金缮修复的核心逻辑与材料准备
金缮并非简单的修补，而是一种基于“接纳残缺”哲学的美学重构技术，其核心在于利用天然大漆的强粘性与可塑性，将破碎的瓷器重新连接，再通过金粉或金箔进行表面装饰。这一工艺起源于日本，但与中国传统的漆艺有着深厚的渊源，它不试图掩盖裂痕，而是通过金色的线条强调器物曾经经历的断裂与重生。在进行修复前，必须确保工作环境的温湿度适宜，通常建议温度保持在20-25摄氏度，相对湿度维持在70%-80%左右，因为天然大漆在这种环境下固化效果最佳。
修复材料的的选择直接决定了成品的耐久度与美观度。主要材料包括天然生漆、瓦灰（或鹿角粉）、金粉、金箔以及专用的调和油。天然生漆必须选用未经化学处理的原浆，其粘度适中且固化后硬度高、耐酸碱。瓦灰用于填补较大缺口，需像调腻子一样与生漆混合至适当稠度；金粉则分为纯金粉、铜粉或合金粉，纯金粉色泽温润且永不褪色，但价格较高，铜粉易氧化变黑，常用于对成本敏感或非高定需求的修复中。所有工具需保持极度清洁，避免灰尘混入漆液中影响最终质感。

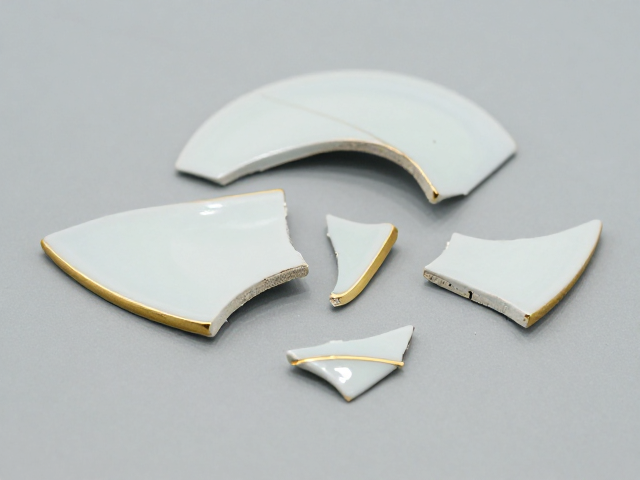

碎片清理与拼接定型
在正式修复前，必须对破碎的瓷片进行严密的清洁与拼对。使用超声波清洗机或软毛刷配合中性清洁剂，仔细清除碎片断口处的污垢、油脂及旧胶残留，清洗后需用无水乙醇擦拭并彻底晾干，确保断口表面无任何附着物，这是保证大漆粘接力的关键。随后，像拼图一样将碎片逐一拼合，检查裂纹走向是否自然连贯，对于严重破碎的瓷片，可能需要先进行临时固定，以便后续操作。
拼对无误后，开始进行初步粘接。将适量生漆涂于断口两侧，迅速将碎片贴合，并用细绳、橡皮筋或专用夹具施加均匀压力，确保接触面紧密无缝。此步骤需严格对准裂纹，避免错位导致后续填补困难。粘接后，将器物放入荫房进行初步固化，天然大漆的固化需要特定的湿度和温度，通常需要2-4小时初步定型，期间不可移动或触碰，以免破坏粘接界面。若断口较大，需先用瓦灰调漆填补缝隙，分层涂抹，每层固化后再进行下一层，直至填补面略高于瓷器表面。

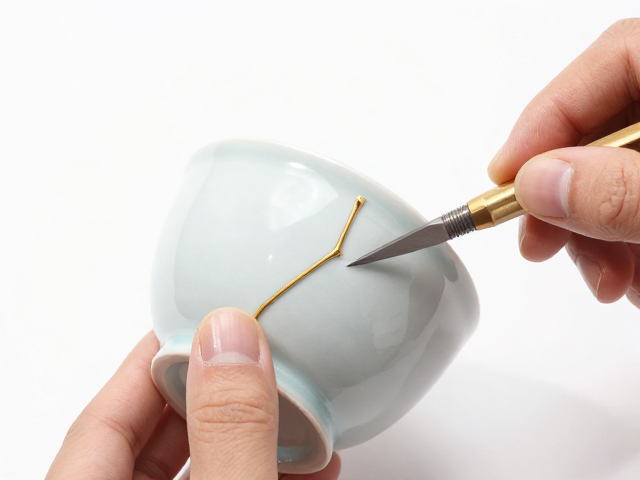

填补塑形与打磨抛光
填补步骤是构建瓷器原始形态的关键。对于缺失部分，需使用瓦灰与生漆按比例混合制成的漆灰进行填补。混合时需像揉面团一样反复搅拌，直至漆灰呈现光滑、无颗粒、可塑性好的状态。填补时应分层操作，每层厚度控制在1-2毫米，待上一层完全固化（通常需24-72小时，视环境湿度而定）后，再进行下一层填补，直至填补区域与瓷器原始表面平齐或略高。这一过程需要极大的耐心，因为每一层的固化时间与环境条件密切相关，急于求成会导致内部未干或层间剥离。
当填补区域完全固化且形状符合预期后，即可进入打磨阶段。使用不同目数的砂纸（从200目到1000目以上）逐步打磨填补处，直至表面光滑平整，与周围瓷面过渡自然。打磨时需保持手部稳定，避免过度打磨破坏瓷器原有釉面。对于精细部位，可使用木块包裹砂纸进行打磨，以更好地控制力度和角度。打磨完成后，用湿布擦拭表面，去除粉尘，检查是否有砂痕或凹陷，如有需继续精细打磨。这一步骤决定了金缮线条的流畅度与最终成品的精致感。

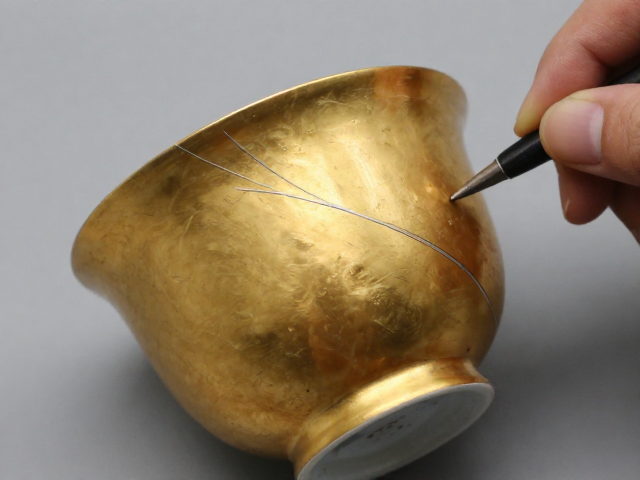

描金工艺与最终修饰
描金是金缮艺术中最为引人注目的环节，旨在通过金色线条突出修复痕迹，赋予器物独特的美感。在打磨好的表面涂抹一层极薄的面漆（通常为透明生漆或特制描金漆），待其半干状态（即漆膜表面微粘但不粘手，称为“指触干”）时，即可进行描金。使用细毛笔蘸取金粉或金箔，严格遵循裂纹走向进行描绘。金粉需均匀撒布或用笔涂抹，确保线条连续、饱满，无断点或积漆。对于金箔，需小心覆盖在漆面上，再用软刷轻压固定。
描金完成后，需等待漆面完全固化，通常需要数天时间。固化结束后，用软布轻轻擦拭表面，去除多余浮粉，使金线清晰明亮。若使用金箔，可能需要在表面再罩一层透明清漆以保护金层并增加光泽度，但需注意清漆的透明度与附着力，避免影响金色质感。最终成品应置于干燥、无尘环境中静置养护至少一周，让漆膜达到最佳硬度与稳定性。经过这一系列严密的工序，破碎的瓷器不仅恢复了实用功能，更因金线的点缀而展现出历经沧桑后的独特韵味与艺术价值。
