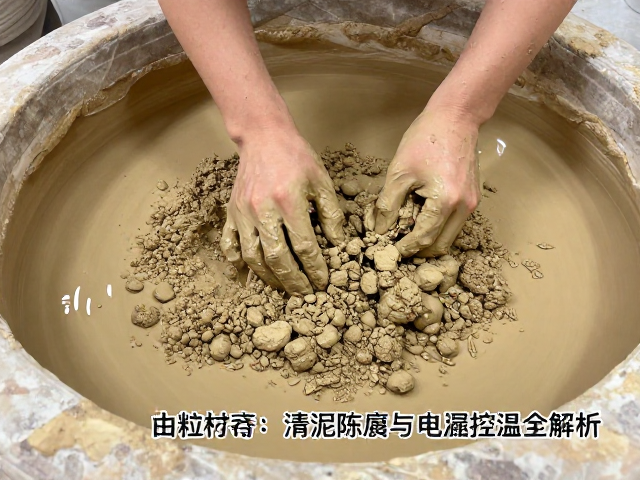

原料淘洗：从矿土到纯净泥浆的物理提纯
陶瓷制作的第一步始于对原始矿物资源的物理处理，这一过程直接决定了坯体的最终细腻程度与烧结后的色泽表现。原矿通常含有石英、长石、粘土以及铁、钛等杂质矿物，这些成分在高温下会引发釉面气泡、针孔或色差。为了获得符合工艺标准的原料，需先对矿石进行破碎和研磨，随后通过水力淘洗技术分离不同粒径的颗粒。在传统的生产场景中，泥浆经过规定目数的筛网（如80-120目）过滤，以去除粗颗粒和杂质，这一物理筛选步骤能显著提升泥浆的悬浮稳定性，为后续成型提供均匀的料浆基础。
现代陶瓷工业中，磁选和静电分选技术常被引入淘洗环节，用于降低原料中的含铁量，这对于生产高白度瓷种或特种陶瓷至关重要。通过强磁场吸附去除铁磁性杂质，可以有效避免烧成过程中因铁元素聚集导致的黑点缺陷。此外，淘洗过程中的浓度控制也是关键参数，泥浆比重通常需稳定在规定的范围内，以确保注浆或压滤成型时的水分含量一致。这种精细的物理预处理不仅关乎成品的外观质量，更影响着坯体在干燥和烧成阶段的收缩率，是确保产品尺寸精度的首要环节。

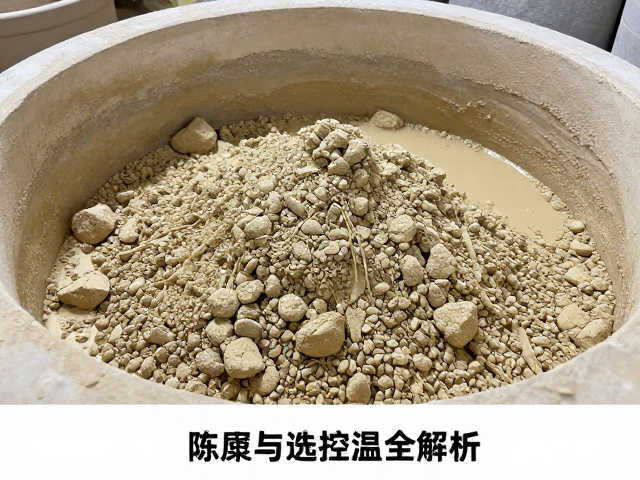

练泥陈腐：水分迁移与胶体稳定的化学酝酿
经过淘洗得到的泥饼必须经过反复的揉练和长时间的陈腐，以改善其可塑性和成型性能。练泥过程利用机械外力破坏泥料内部的团聚结构，使水分均匀分布，排出空气，形成致密且均匀的塑性体。这一物理过程增加了粘土颗粒间的接触点，提高了泥料的可塑性指数，使得拉坯或挤压成型时坯体不易开裂。练泥后的泥料通常被密封保存，进入陈腐阶段，这一阶段看似静止，实则内部正在进行缓慢的物理化学变化。
陈腐的核心在于水分子的扩散与粘土胶体体系的稳定。在数周至数月的储存过程中，泥料中的自由水逐渐向结合水转化，粘土颗粒表面的双电层结构趋于稳定，颗粒间的结合力增强。这种微观结构的优化使得泥料在成型时表现出更好的“吃水”能力和脱模性能，显著减少干燥过程中的开裂风险。实验数据表明，经过充分陈腐的泥料，其成型废品率可降低约15%-20%，且坯体强度在干燥后更为均匀。陈腐时间的长短需根据泥料种类和环境温湿度进行调整，过度陈腐可能导致泥料变硬难以加工，而时间不足则会影响成型质量。

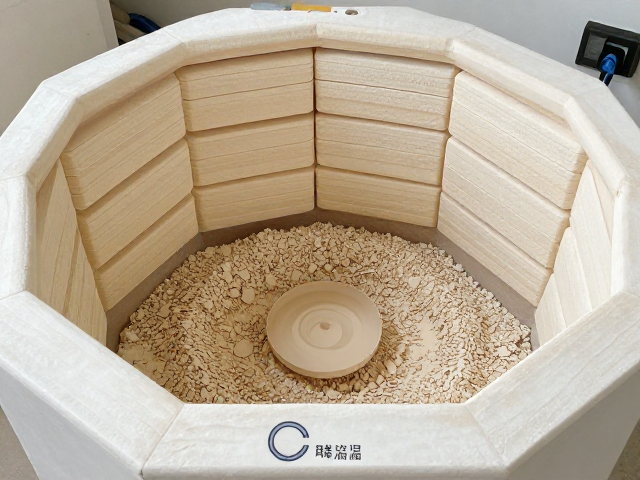

电窑控温：热工制度与晶体相变的精准调控
陶瓷烧成是决定产品最终物理性能的关键步骤，电窑因其温度控制精度高、气氛易于管理，成为现代陶瓷制作的主流设备。控温的核心在于遵循预设的热工制度，即升温曲线、保温时间和降温速率。在氧化气氛下，坯体内的有机物和碳酸盐分解，硫化物氧化，随后石英发生晶型转变，长石熔融形成玻璃相，这一系列物理化学变化对温度极其敏感。例如，石英在573℃会发生α-β型转变，伴随体积突变，若升温过快导致坯体开裂，需在此区间设置缓升或保温段以释放应力。
现代电窑配备高精度PID温控系统，热电偶实时监测窑内温度，通过调节硅碳棒或硅钼棒的功率输出，实现精确到±1℃的温控精度。对于不同釉料和坯体配方，烧成温度通常在1150℃至1350℃之间，具体取决于长石含量和助熔剂比例。在最高温度下的保温时间通常为10-30分钟，以确保坯体完全致密化和釉面充分流平。降温阶段同样重要，快速冷却可能导致釉面应力过大产生惊风或裂纹，而慢冷则有助于形成更稳定的晶体结构。通过精确控制热工曲线，可以优化釉面的光泽度、硬度及抗热震性能，确保每一件产品达到预期的质量标准。
