原料筛选与胎土配比的核心逻辑
青瓷的底色与质感，根源深植于高岭土与瓷石的自然属性之中。选料环节需严格把控铁、钛等金属氧化物的含量，因为这些微量元素的比例直接决定了烧成后釉面的色调走向。传统梅子青釉色追求的是那种如雨后初晴、温润如玉的视觉效果，因此胎土必须经过严密的淘洗与沉淀，以去除砂石杂质及粗颗粒。在实际操作中，工匠会根据当地矿源的特性，调整高岭土与瓷石的比例，通常倾向于使用含铝量适中、可塑性良好的混合土料，以确保坯体在高温下既能保持形状稳定，又能与釉层形成良好的化学结合。
炼泥过程则是将筛选后的原料转化为具有特定物理性能的泥料的关键步骤。这一阶段涉及反复的揉练与陈腐，目的是排除泥料内部的空气，使水分分布均匀，提升泥料的致密度和韧性。现代工艺中，虽然引入了真空练泥机等设备，但核心标准依然遵循传统经验：泥料必须细腻均匀，无硬块、无气泡。对于梅子青这一经典品种，泥料的细腻程度直接影响釉面的平整度，若泥料颗粒过粗，烧成后釉面易出现针孔或橘皮纹，破坏整体的纯净感。因此，从矿土到泥饼，每一步都是对材料物理特性的精准调控。

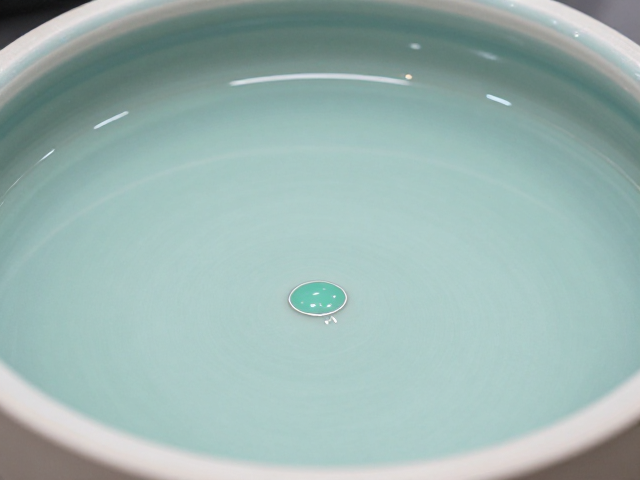

釉料制备与梅子青的呈色奥秘
梅子青釉色的形成，依赖于铁元素在还原气氛下的特殊化学转化。釉料的基础通常由瓷石、长石及少量石灰石配制而成，其中氧化铁的含量被精确控制在较低水平，通常在1%至2.5%之间。这个区间极为微妙，含量过低则釉色偏黄或灰白，无法呈现深邃的青绿；含量过高则易发黑或产生褐斑。釉料的研磨细度也至关重要，传统上要求通过极细的筛网过滤，以确保釉浆在施釉时能形成均匀、无颗粒感的液膜。这种均匀的釉层在高温熔融状态下，能够更好地包裹胎体，为后续的呈色反应提供稳定的物理环境。
烧成过程中的温度曲线与气氛控制，是决定梅子青最终色泽的灵魂。窑炉内需维持强烈的还原焰，使釉料中的三价铁还原为二价铁，从而激发出国画般清雅的青绿色调。温度通常需达到1280℃至1300℃左右，并在此温度区间保持足够的时间，使釉料完全玻化。此时，釉层表面形成一层半透明的玻璃质层，内部微晶结构对光线产生漫反射，造就了梅子青特有的“温润如玉”质感。若还原气氛不足，釉面易泛黄；若氧化气氛过强，则釉色发灰。这种对火候与气氛的极致掌控，是青瓷工艺中最为核心也最难标准化的环节。
镶嵌工艺的形态构建与视觉层次
镶嵌工艺在青瓷中主要表现为刻花、划花以及更为复杂的填泥或填彩装饰，其核心在于通过物理手段改变坯体表面的形态，从而在烧成后形成凹凸有致、光影交错的视觉效果。在坯体半干状态下，工匠使用竹制或金属制的刻刀，依据设计稿进行雕刻。梅子青釉色深邃，若完全覆盖刻痕，则纹饰隐而不显；因此，镶嵌工艺常涉及对刻痕深度的精准控制，有时会在刻槽内填入不同成分的泥料或色釉，利用胎釉收缩率的差异，在烧成后形成微弱的色差或质感对比。这种工艺要求工匠对泥料在干燥和烧成过程中的收缩变形有严密的计算与预判。
线条的流畅度与刀法的力度是评价镶嵌工艺水准的重要标尺。优秀的镶嵌作品，其线条如行云流水，既要有金石之坚，又需具备书法之韵。在梅子青瓷器上，刻划纹饰多采用简练疏朗的手法，避免过于繁复堆砌，以留白衬托釉色的纯净。工匠需根据器物的曲面变化，灵活调整刻刀的角度与力度，确保纹饰在不同视角下均呈现最佳的光影效果。这种工艺并非简单的表面装饰，而是与器物的整体造型、釉色特点深度融合的艺术表达，每一刀都承载着对材料特性与审美意境的双重理解。
釉层堆叠与光影互动的艺术呈现
梅子青之美，很大程度上源于釉层在多次施釉过程中形成的丰富层次。不同于单遍施釉，传统梅子青工艺常采用“薄釉厚烧”或多次浸釉、荡釉结合的方式。每一次施釉后，坯体需经过干燥、修坯，再进行下一次施釉，如此反复数次，使釉层厚度达到数毫米。厚釉在高温下会产生自然的流淌与堆积，在器物转折处、底部或刻花凹陷处，釉层厚度不一，导致铁元素浓度在微观上产生差异，从而形成深浅不一、层次丰富的青绿色调。这种由厚度变化带来的色彩渐变，是梅子青区别于其他青瓷品种的重要特征。
光线在厚釉层中的折射与反射，构成了梅子青独特的视觉语言。当光线照射到经过多次施釉的梅子青表面时，光线会穿透半透明的釉层，在釉与胎的界面、釉层内部的微晶之间发生多次折射和散射。这种光学效应使得釉面看起来深邃而内敛，仿佛内部蕴藏着无限的光影变化。工匠在设计器物造型时，会充分考虑光线入射角与釉层厚度的关系，通过器身的弧度变化，引导光线的流动，使梅子青在静态中呈现出动态的光影美感。这种对光与色的精妙运用，使得梅子青瓷器超越了实用器皿的范畴，成为承载光影艺术的载体。
