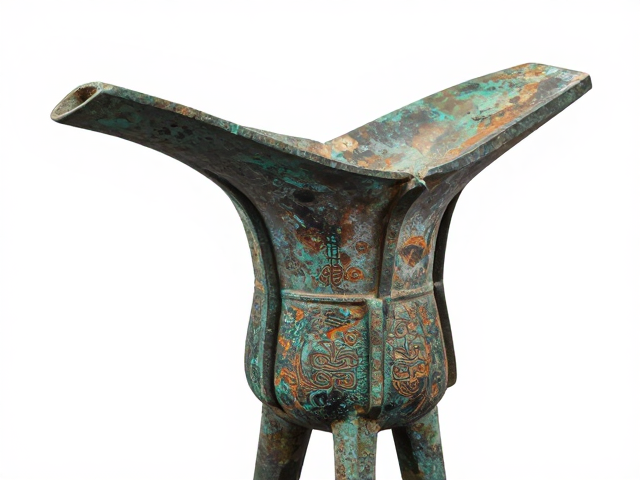

青铜器表面锈蚀的微观形态与成因解析
青铜器在漫长的埋藏或传世过程中，表面会逐渐形成复杂的锈蚀层，这种锈色并非单一物质，而是铜、铅、锡等金属元素与土壤中的水分、氧气、二氧化碳以及氯离子等发生化学反应后的产物。常见的锈色主要包括蓝绿色碱式碳酸铜（孔雀石）、红色氧化亚铜（赤铜矿）以及白色或绿色的碱式氯化铜（氯铜矿）。其中，蓝绿色锈层通常结构致密，具有一定的稳定性，被视为“好锈”；而点状或粉状的绿锈若伴随金属基体疏松，则可能隐藏着深层腐蚀的风险，特别是当氯离子渗入金属内部引发“青铜病”时，锈层会呈现为白色粉末状，这是加速器物损坏的前兆。
观察锈色时需结合器物出土环境或保存历史进行综合判断。不同地域的土壤酸碱度差异会导致锈层颜色深浅不一，北方干燥地区多见黑褐色氧化层，而南方潮湿环境则易生厚重绿锈。对于收藏或研究者而言，辨别锈色的关键在于观察锈层与金属本体的结合状态。自然形成的锈层通常层次分明，过渡自然，与基体结合牢固；若发现锈层浮于表面、易脱落或颜色过于鲜艳均匀，需警惕人为做旧或化学加速腐蚀的可能，这种表面修饰往往缺乏自然风化形成的微观结构特征。
环境湿度控制与通风策略的核心逻辑
湿度是影响青铜器腐蚀速率的最关键环境变量，相对湿度超过60%时，电化学腐蚀反应会显著加速，因此将保存环境的相对湿度严格控制在40%-50%区间是防腐蚀的基础措施。在通风方面，并非简单追求空气对流，而是强调气流的均匀性与洁净度。强风直吹可能导致局部水分蒸发过快，引起盐分结晶膨胀，从而剥落锈层；因此，通风系统应配备过滤装置，去除空气中的硫化物、酸性气体及粉尘颗粒，同时保持空气流动的平缓，避免温湿度剧烈波动。
针对大型或无法移动的青铜器，局部微环境的调节尤为重要。使用恒湿机配合除湿系统，可以在密闭柜体内维持稳定的低湿环境。若条件允许，惰性气体如氮气或氩气置换技术可彻底隔绝氧气，从根本上抑制氧化反应。对于小型器物，高透气的无酸纸包裹后置于密封性良好的展示盒中，盒内放置变色硅胶等干燥剂，是一种经济且有效的局部防护手段。需注意的是，干燥剂需经常更换或再生，以免饱和后失去吸湿能力，反而成为潮气来源。
温度波动管理与物理防护细节
温度变化会间接影响湿度稳定性，剧烈的温差变化会导致空气中的水汽在器物表面凝结，形成液态水膜，极大加速腐蚀过程。因此，保存环境的温度应保持恒定，避免靠近窗户、空调出风口或暖气设备。夏季高温季节需特别注意隔热，防止环境温度过高导致密封材料老化或内部湿度失控。在搬运和陈列过程中，应避免机械振动和碰撞，因为青铜器内部可能存在肉眼不可见的裂隙，震动可能导致锈层剥落或金属结构进一步断裂。
物理防护还包括使用合适的支撑材料。直接接触金属的垫材应选用中性、无酸、无氯的惰性材料，如聚乙烯泡沫或特制无酸纸。严禁使用含硫橡胶、普通泡沫塑料或未经处理的木材，因为这些材料会释放硫化物或有机酸，长期接触会导致青铜器表面产生黑色硫化铜或酸性腐蚀。在清洁保养时，仅能使用软毛刷轻轻扫除表面浮尘，严禁使用超声波清洗、化学溶剂擦拭或硬质工具刮擦，任何非常规的物理干预都可能破坏原本稳定的锈层结构，暴露出土的脆弱金属基体。
日常监测与异常情况的应急处置
建立严密的日常监测机制是防止突发腐蚀事故的前提。定期检查应包括肉眼观察锈层颜色变化、触摸检查表面是否有粉状物或潮湿感，以及使用便携式湿度计记录环境数据。一旦发现锈层出现白色粉末、绿色斑点扩大或器物表面失去原有光泽，应立即停止自然暴露，将其移入临时隔离室进行评估。对于疑似发生“青铜病”的点位，需由专业文物保护人员使用X射线荧光光谱仪等无损检测设备分析氯离子含量，确定腐蚀深度和范围。
应急处置的核心原则是“先隔离，后诊断，慎处理”。在等待专业介入期间，应保持器物处于干燥、低温、低湿的环境中，避免任何自行涂抹药水或包裹密封性过强材料的行为，以免错误操作加剧腐蚀。若确认为氯离子腐蚀，现代文物保护技术通常采用倍半碳酸钠溶液浸泡置换或机械清理结合封护剂处理。整个过程中，必须详细记录腐蚀样品的采集位置、环境参数变化及处理步骤，为后续长期保存提供数据支持，确保文物本体的安全性与信息的可追溯性。
