铁锈花釉的视觉语言与矿物逻辑

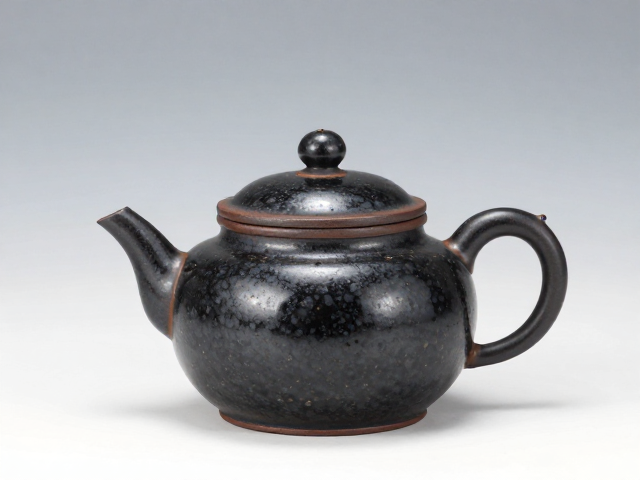

铁锈花釉并非单一的化学配方，而是以铁元素为主要呈色剂，在还原焰或氧化焰特定温度区间内，通过釉料中氧化铁含量的变化以及冷却过程中的析晶现象形成的特殊装饰效果。其核心美感源于铁氧化物在高温下发生的复杂物理反应，这种反应使得釉面呈现出类似铁锈剥落、斑驳或流淌的纹理，色彩跨度从深沉的黑褐过渡到温暖的红棕，甚至带有金属光泽的金色斑点。这种视觉效果并非人为绘制后覆盖，而是釉层自身在高温熔融状态下自然形成的肌理，每一只茶壶的铁锈花形态都具有唯一性，无法通过模具完全复制。
从材料科学的角度审视，铁锈花釉的基底通常为高硅低碱的釉料，铁含量多控制在3%至8%之间，这一区间能确保铁元素在冷却时形成微晶结构而非完全玻璃化。当窑温升至1200℃至1300℃时，釉面开始软化流动，铁元素随着釉水的流动产生分层和聚集，随后在降温过程中迅速结晶。这种结晶过程受窑内气氛、升温曲线以及冷却速度的影响极大，细微的火候差异会导致釉面呈现截然不同的“铁锈”质感，或如枯木逢春般的苍劲，或如雨后青苔般的温润。
高温烧制工艺中的火候掌控

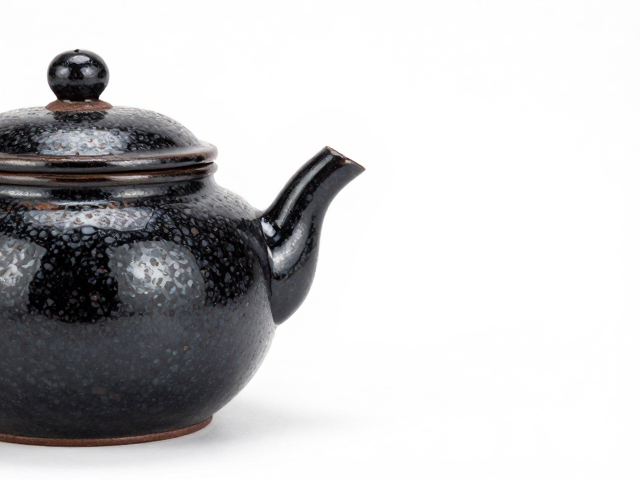

烧制铁锈花釉茶壶对窑室环境的稳定性要求极高，传统柴窑或现代电窑/气窑均需精确控制还原气氛。在烧成阶段，窑内氧气含量需定期降低，使釉料中的三价铁还原为二价铁，这一过程有助于铁元素更好地融入硅酸盐网络，形成深沉厚重的黑色基底。若还原不足，釉色易发灰或发青，失去铁锈花特有的醇厚感；若还原过度，则可能导致釉面起泡或流釉，破坏壶型结构。烧制过程中的升温速率也至关重要，缓慢的升温有助于铁元素均匀分布，而快速升温则可能激发出游走的铁锈纹理。
冷却阶段是决定最终釉面光泽与结晶形态的关键环节。在1000℃至800℃区间内，釉料处于粘稠状态，铁结晶在此阶段生长定型。若冷却过快，釉面可能产生应力裂纹或光泽暗淡；若冷却缓慢，则有利于形成细腻均匀的结晶颗粒，增强釉面的层次感。匠人需根据当日气温、窑炉材质以及装窑密度，灵活调整冷却策略。这种对火候的精准拿捏，使得铁锈花釉茶壶在烧成后，表面既保留了陶土的质朴触感，又兼具瓷器般的温润光泽，呈现出一种历经高温洗礼后的静谧美感。
茶壶器型与釉面的从属关系

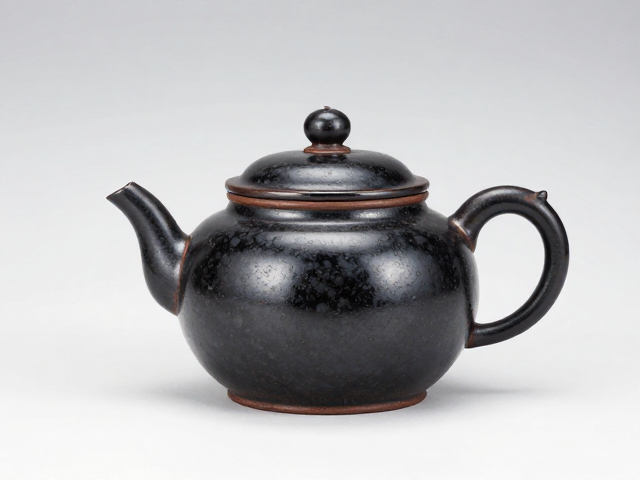

铁锈花釉茶壶的器型设计需充分考量釉料的流动性与垂坠感，通常采用稳重、饱满的造型以承载厚重的釉色。常见的器型包括仿古尊、提梁壶或圆腹壶，这些造型线条圆润，无明显棱角，能够引导釉面在烧制过程中形成自然的流淌效果，避免釉层堆积过厚导致开裂。壶身的曲面变化需与铁锈纹理的走向相协调，例如在壶腹中部预留较宽的空白区域，让铁锈纹理在此处自由舒展，形成视觉焦点。壶嘴与壶把的连接处通常保持简洁，以免复杂的结构干扰釉面的整体视觉效果。
釉层的厚度控制直接影响铁锈花的呈现效果，过薄的釉层难以形成丰富的结晶层次，过厚则易产生泪痕或影响壶盖的闭合严密性。匠人通常采用多次浸釉或喷釉的方式，确保釉层厚度均匀，厚度多控制在0.5毫米至1.5毫米之间。在装饰手法上，铁锈花多采用“留白”与“满釉”相结合的方式，或在壶身局部施以二色釉，利用铁锈花与素胎或他色釉的对比，突出纹理的立体感。这种器型与釉色的结合，使得茶壶不仅是饮茶器具，更是承载光影与质感的立体艺术品。
鉴赏维度与微观细节观察

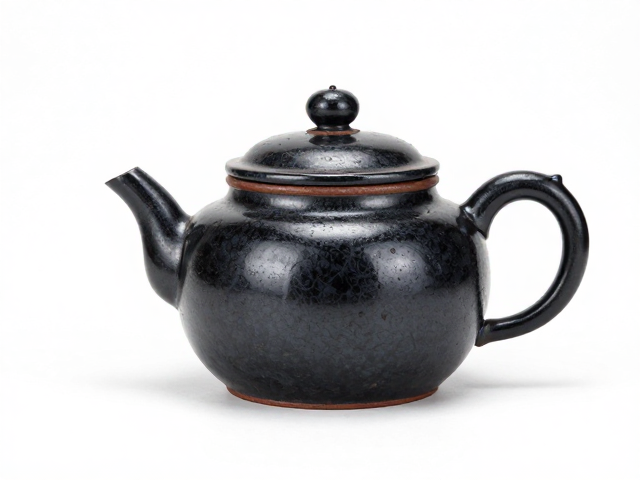

鉴赏铁锈花釉茶壶，首观其色泽的纯度与过渡。优质铁锈花釉的黑底应深沉均匀，无杂色斑点，铁锈纹理清晰自然，边缘柔和，无生硬切割感。观察时需在自然光下转动壶身，感受光线在釉面上的反射与折射，好的釉面应呈现内敛的哑光或半哑光质感，而非刺眼的玻璃光泽。其次，细察其结晶形态，铁锈结晶应分布有序，或如星云缭绕，或如枯枝蔓延，形态各异但气韵连贯。微观下，结晶颗粒应细腻紧密，无明显的疏松或剥落现象，这反映了烧制过程中温度控制的精准与釉料配方的稳定性。
触感是鉴赏的另一重要维度。铁锈花釉表面应光滑平整，无刺手感，抚摸时能感受到细微的颗粒感与温润度。这种触感来源于釉面微晶结构，是高温烧制后形成的独特物理特性。此外，需检查壶身的完整性，确保无隐裂、无磕碰，壶盖与壶口的配合应严密，旋转顺畅。在鉴赏过程中，还需结合壶的整体气韵，铁锈花釉茶壶讲究“拙”与“朴”，其美感不在于精巧繁复，而在于一种历经岁月沉淀的厚重与宁静，这种气质需通过长期的凝视与把玩方能体会。
