龙窑柴烧还原焰的核心控制逻辑
龙窑柴烧的魅力源于木材在高温下发生的复杂物理与化学变化，其中还原焰的控制是决定釉面肌理与色泽的关键变量。所谓还原焰，是指在窑炉内部氧气供应不足的情况下，燃料中的碳元素无法完全燃烧，从而产生一氧化碳等还原性气体。这些气体在高温环境下会与釉料中的金属氧化物（如铁、铜、钴等）发生还原反应，改变其化学结构，进而呈现出青黑、铁红或斑斓的视觉效果。
控制还原焰并非简单的“闷火”，而是需要对窑内气压、燃料投放节奏以及通风口开合进行严密的配合。在升温阶段，氧化气氛有助于坯体中有机物的排出；当温度达到1100℃以上，釉料开始熔融，此时需迅速转入还原气氛。工匠通常通过间歇性封堵窑门火口或调整风门，人为制造缺氧环境，使火焰从窑尾向窑头逆向流动，这种气流方向的控制直接影响了热量分布的均匀性，是出窑前决定作品最终面貌的核心环节。

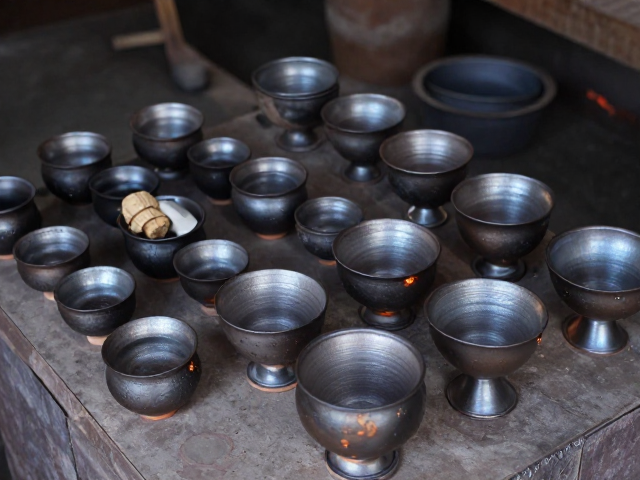

出窑筛选的标准与风险规避
出窑筛选是龙窑柴烧中容错率极低的环节，作品在经历长达数天甚至数周的烧制后，内部应力状态复杂，稍有不慎便会导致炸裂或变形。筛选工作必须在窑温降至安全范围后方可进行，通常需等待窑内温度降至200℃以下，以避免温差应力引发的隐性裂纹。工匠需借助专业光源仔细审视每件器物，重点观察釉面是否有因还原不充分导致的“返黄”或“铁锈斑”分布不均，以及坯体是否存在因冷却过快产生的惊风（细微裂纹）。
筛选过程中，还需特别注意器物底部的积釉情况与窑渣附着状态。龙窑多为依山而建，坡度较大，器物在烧制过程中可能发生轻微位移，导致底部受力不均。出窑时需检查底足是否平整，若发现因窑内温度不均导致的局部坍塌或粘连，需立即标记并记录，以便后续调整装窑方式。此外，对于出现明显缺陷的作品，如大面积釉泪流淌至底部影响稳定性，或因还原过度导致的黑胎现象，需依据既定的工艺标准进行分类处理，而非简单废弃，部分特殊肌理反而能成为作品的独特价值所在。

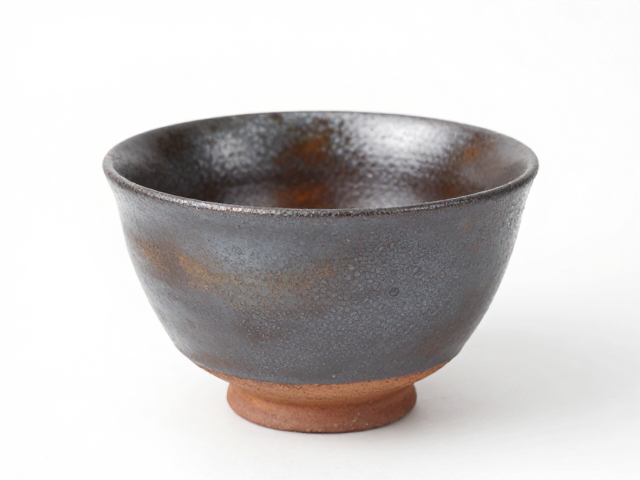

冷却速度对微观结构的影响
冷却速度直接决定了陶瓷内部晶体生长的形态，进而影响器物的物理性能与视觉质感。在龙窑柴烧中，自然冷却是主流方式，但不同阶段的降温速率需加人为干预。在1000℃至800℃区间，坯体处于急冷期，若降温过快，釉层与胎体收缩率不一致，极易引发崩裂或剥釉。因此，工匠常通过覆盖湿柴或控制窑门缝隙，减缓此阶段的热量散失，使釉面形成细腻均匀的玻璃相结构。
当温度降至600℃以下，冷却过程进入稳定期，此时可适当加快降温，但仍需保持环境温度的稳定性，避免强风直吹导致局部应力集中。冷却过程中的气氛变化同样重要，若在高温段还原气氛未完全解除，冷却初期仍残留还原性气体，可能导致釉面出现不必要的变色或光泽度下降。因此，出窑后的冷却环境需保持干燥、无风，并定期监测窑内温度变化，确保器物在整个冷却周期内处于受控的热力学环境中，从而保留柴烧特有的温润质感与深邃色泽。
