建盏器型的形态演变与分类逻辑
建盏作为宋代点茶文化的载体，其器型设计严格遵循实用与审美的双重标准，主要依据口沿形态与整体轮廓进行划分。常见的经典器型包括撇口、束口、撇口撇足及卷口等，其中束口盏因口沿下收、内壁常设注水或系绳痕迹，最符合宋代点茶时注汤击拂的操作习惯，成为存世数量较多且最具代表性的类别。撇口盏则口沿外展，线条舒展，更侧重于茶汤盛放时的视觉展示，其腹部往往较为深阔，以容纳更多茶汤并保持温度。
不同器型的成型工艺直接影响了其最终的物理特征与视觉张力。手工拉坯过程中，匠人对泥料重心的控制决定了器壁的厚度分布与口沿的卷曲程度。束口盏在口沿内侧常可见明显的接胎痕或手工修整的棱线，这是为了增强结构强度以应对点茶时茶筅的剧烈搅动。相比之下，撇口盏的器身线条更为流畅圆润，对泥料的可塑性要求较高，成型时需保持内外壁的均匀过渡，避免因重力作用导致变形。这种基于功能需求的形态分化，构成了建盏器型分类的基础框架。
高含铁量对胎体结构与釉面表现的影响
建盏胎土富含铁元素，氧化铁含量通常在5%至10%之间，这一化学成分特征使其在高温烧制过程中表现出独特的物理性质。高含铁胎体具有极强的吸热性与保温能力，使得茶汤在盏中能够长时间保持适宜的温度，这是建盏在宋代备受推崇的物质基础。在烧成阶段，胎体中的铁元素在高温下发生复杂的物理化学反应，导致胎色呈现黑灰、灰白或深褐色，这种深沉的胎色为釉面的光感对比提供了深色背景，增强了釉层中析出结晶的视觉冲击力。

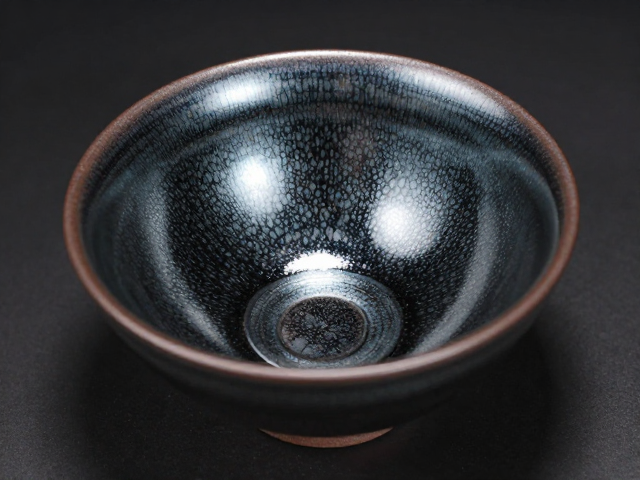

铁含量的高低直接决定了釉层在熔融状态下的流动性与析出晶相的稳定性。当釉料中的氧化铁浓度较高时，在高温下容易形成铁锈斑、油滴或兔毫等典型纹样。这些纹样并非人为绘制，而是釉料在高温下自然流淌、聚集并结晶的结果。高含铁釉层在冷却过程中，由于表面张力与粘度的变化，铁元素会定期性地从釉层内部析出，形成不同形态的晶体结构。这种由化学成分主导的自然呈色过程，使得每一件建盏的釉面纹理都具有不可复制的唯一性，同时也对烧制时的窑炉气氛提出了极高的要求。
手工痕迹的微观特征与辨识要点

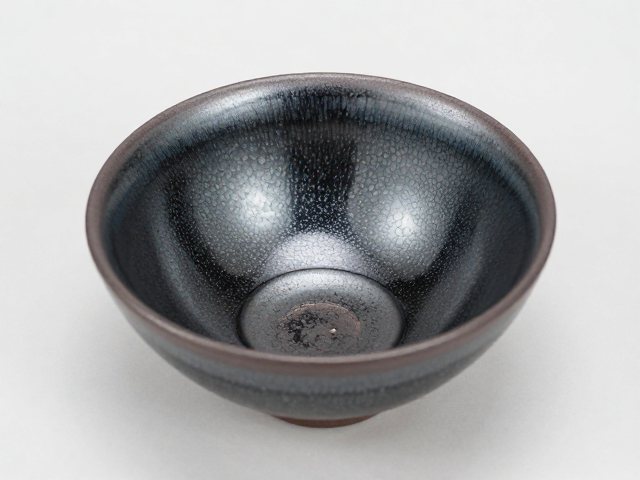

手工制坯过程中留下的痕迹是鉴别建盏年代与工艺流派的重要依据，这些痕迹主要体现在器底、口沿及内壁的细微处。器底通常保留着明显的支钉痕或垫饼痕，宋代建盏多采用支钉悬挂烧制，底足中心或周边可见细小、圆整的支钉接触点，痕迹干净利落，无明显粘连。若是垫烧，则底部留有圆形或不规则的垫饼印记，边缘常有釉料流淌覆盖的痕迹，这些细节反映了当时窑炉装烧方式的具体操作逻辑。
内壁与口沿的手工修整痕迹往往表现为非机械化的不规则性。手工刮胚过程中，工具与泥料接触留下的刮痕深浅不一，方向多变，不同于现代机械打磨的均匀一致。口沿处常见手工捏塑或修整后留下的微小褶皱或厚度不均，特别是在束口盏的注水处，手工加固的痕迹表现为局部泥料的堆叠与压实。此外，釉层表面的流釉现象也是重要线索，手工施釉的厚度变化会导致釉面在冷却过程中产生自然的缩釉或聚釉，形成深浅不一的色块或气泡群，这些微观特征共同构成了手工建盏的真实面貌。
鉴赏维度与工艺价值的关联分析
鉴赏建盏的手工痕迹需结合器型结构与釉面表现进行综合判断，避免孤立看待单一特征。器身的对称性与线条的流畅度反映了匠人拉坯时的控制能力，手工拉坯形成的轻微不对称并非缺陷，而是手工制品的自然属性，这种“不完美”往往蕴含着工艺的温度与生命力。口沿的厚薄变化与内壁的弧度过渡，需观察其是否自然连贯，是否存在因泥料干湿不均导致的开裂或变形，这些细节直接关联到成型阶段的技术水准。

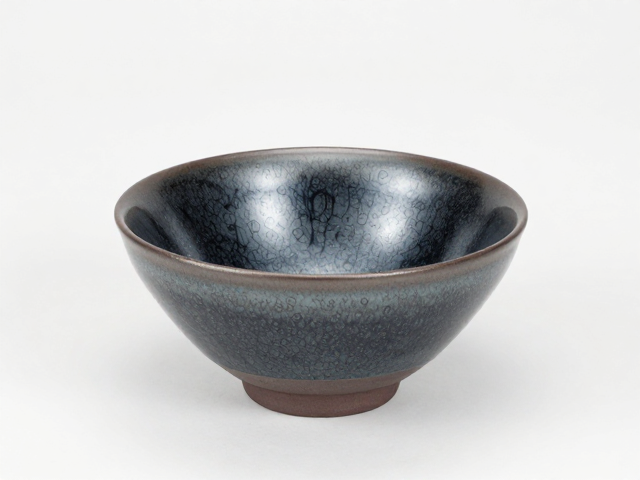

釉面纹理的分布与手工痕迹的相互作用也是鉴赏的重点。手工施釉的厚度差异会导致釉层在高温下产生不同的流动路径，进而影响纹样的走向与密集度。例如，厚釉处易形成深邃的油滴或宽大的兔毫，而薄釉处则可能呈现细腻的胎骨色泽或稀疏的气泡。鉴赏时需关注纹样与器型结构的呼应关系，如兔毫纹是否顺应器身曲线延伸，油滴斑是否分布在视觉焦点区域。这种结合工艺逻辑与美学效果的观察方式，有助于深入理解建盏作为手工器物在形、质、色、纹各方面的综合价值。
