胎体含铁量与敞口盏色泽的从属关系

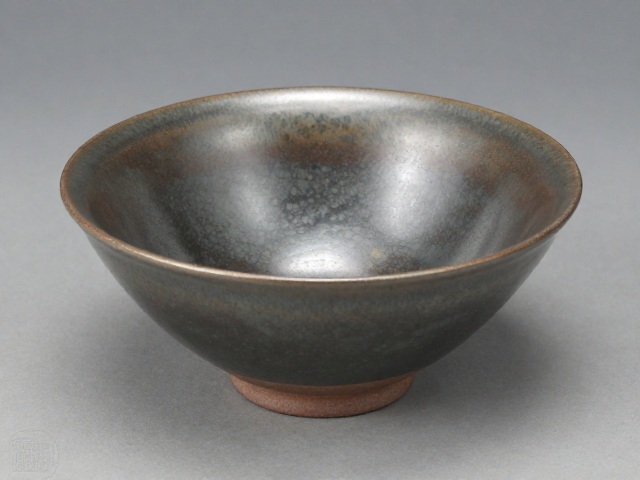

胎土中的铁元素是决定建盏类敞口盏最终釉面表现的核心变量，其含量高低直接映射为釉层在高温烧制过程中的物理与化学变化。当胎土中铁含量处于较高区间时，胎体在还原焰中受热，铁离子会加速向釉层迁移，这种迁移不仅改变了釉面的基础色调，更影响了釉层的熔融状态与流动性。高铁胎体通常伴随着更深的底色，从灰黑到深褐不等，这为釉面中析出的结晶斑提供了天然的深色背景，使得银毫、兔毫或油滴等纹理在视觉上具有更高的对比度和立体感。
不同产地与矿料的铁元素存在差异，导致同一配比下胎体的显色效果不尽相同。传统工艺中，工匠需精确计算高岭土与铁粉或铁砂的混合比例，以平衡胎体的耐火度与铁元素的析出效率。若铁量过高，胎体可能在高温下出现变形或吸釉过猛的现象，导致器物壁厚不均或底部塌陷；反之，若铁量不足，则难以形成深邃厚重的胎骨，釉面往往显得浮夸单薄，缺乏传统高铁敞口盏特有的沉稳质感。这种微观层面的元素博弈，构成了敞口盏外观差异的根本原因。
铁含量配比下的烧制工艺调控

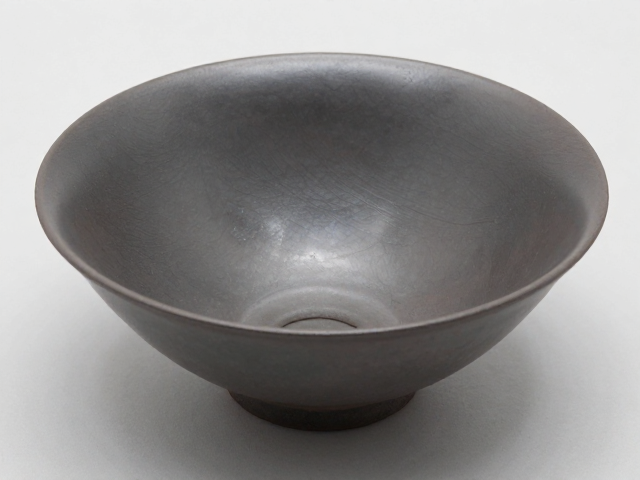

高铁胎体对烧制环境的敏感度远高于普通瓷土，因此在工艺控制上需要更精细的升温曲线与气氛管理。在氧化气氛阶段，铁元素以三价铁形式存在，呈现红褐色；而在还原气氛阶段，随着温度升至1200摄氏度以上，铁元素转化为二价铁，色泽转为青黑。敞口盏因口沿宽大，散热较快，若胎体含铁量高，口沿处极易因温度不均导致釉面流淌过度或结晶不全。工匠需通过调整窑位，使高温区集中在盏心，同时利用窑内气流引导，确保高铁胎体在整个受热过程中能均匀释放气体，避免气泡破裂形成针孔缺陷。
冷却阶段的控温策略对高铁敞口盏的结晶形态有着决定性影响。铁元素的结晶过程发生在釉料从熔融态向固态转变的过程中，高铁胎体往往需要更缓慢的降温速率，以便让铁氧化物有足够的时间在釉面聚集、生长，形成清晰的斑纹。若降温过快，结晶过程会被强行中断，导致釉面呈现浑浊的深色块状，缺乏光泽与层次。此外，高铁胎体的透气性相对较低，窑内压力变化需格外平稳，以防止胎体内部应力过大引发开裂，这一工艺细节直接关乎成品的得率与最终的美学表现。
胎铁比例对器物结构与实用性的重塑

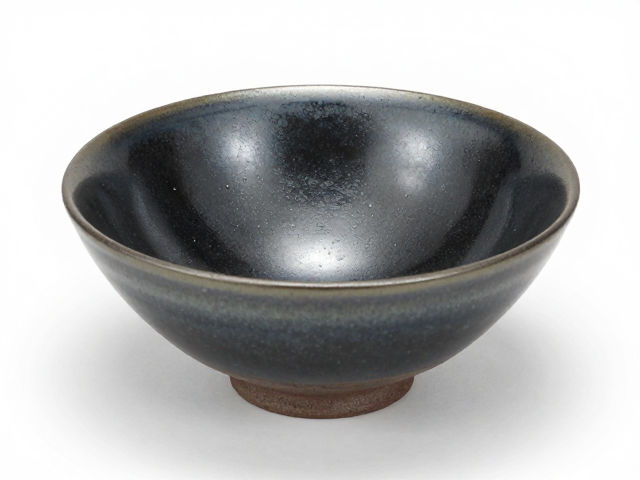

胎体含铁量的提升会显著改变黏土颗粒间的结合方式，进而影响敞口盏的物理强度与耐用性。高铁胎体通常具有更高的密度和硬度，这使得成品在敲击时声音更为清脆，触感细腻坚实。然而，过高的铁含量也可能降低胎体的可塑性，增加成型难度，尤其在制作敞口这种口沿较薄、受力较大的器型时，需要工匠在拉坯或印坯阶段施加更均匀的力道，以消除因材料特性差异导致的隐性裂纹。这种结构上的强化，使得高铁敞口盏在日常使用中更能抵抗热冲击，不易因骤冷骤热而发生崩裂。
在实际使用场景中，高铁胎体带来的保温性能与茶汤表现也是不可忽视的考量因素。高铁成分会影响器物的比热容，使得盏体在注入热水后能更长时间保持温度，有利于茶香物质的挥发与保留。同时，胎体中的微量矿物质可能与茶汤中的多酚类物质产生微弱的物理吸附或络合反应，部分使用者认为这能柔化茶汤口感，使滋味更加醇厚顺滑。这种由材质本身特性带来的微观体验，构成了高铁敞口盏区别于普通茶器的独特价值，也是其在茶文化领域中持续受到关注的物质基础。
