素烧定型的物理基础与结构稳定
素烧是陶瓷制作流程中至关重要的预处理环节，其核心目的在于通过低温加热去除坯体中的物理水、结晶水以及部分有机杂质，从而显著提升坯体的机械强度。这一过程通常在800℃至950℃的温度区间内进行，具体的升温曲线需严格依据黏土原料的热性能进行调整。经过素烧后的坯体呈现出疏松多孔的状态，这种多孔结构对于后续釉料的吸附与渗透具有决定性作用，它确保了釉层能够牢固地附着在坯体表面，避免因吸水率差异过大而导致釉面剥落或开裂。

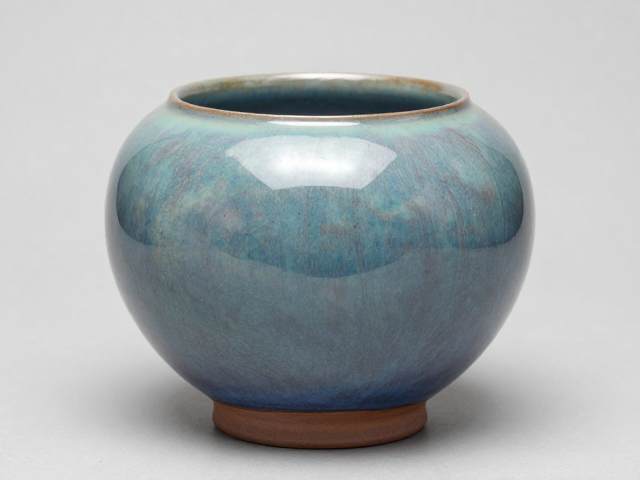

在钧瓷的制作体系中，素烧坯的透气性与吸水性直接影响了最终成品的釉面质感。工匠们需要精确控制素烧时间，既要保证坯体具备足够的“骨力”以承受施釉时的摩擦和后续高温下的应力变化，又要保留足够的孔隙率以容纳釉料中的水分和气体。若素烧温度过低，坯体强度不足，施釉时极易破损；若温度过高，坯体致密度增加，吸水性下降，会导致釉层与坯体结合力减弱，进而引发脱釉或缩釉等缺陷。因此，素烧阶段的工艺把控，是奠定钧釉最终形态与稳定性的基石。
釉烧过程中的氧化还原与金属呈色

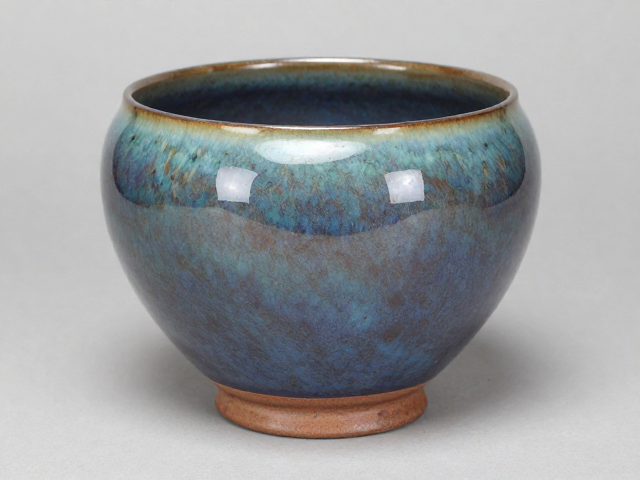

钧釉的核心魅力源于其独特的“窑变”现象，这主要发生在高温釉烧阶段，通常在1250℃至1300℃左右完成。在这一高温环境下，釉料中的金属氧化物发生复杂的物理化学反应，其中铜、铁等元素作为主要的呈色剂，在不同的氧化或还原气氛中呈现出红、紫、蓝、青等多种色彩。钧釉特有的乳浊性质使得光线在釉层内部发生散射，形成了“入窑一色，出窑万彩”的艺术效果，这种色彩的流动与交融并非人为涂抹，而是高温熔融状态下釉料流动性与化学反应动力学共同作用的结果。
釉烧过程中的升温曲线与冷却速率对窑变效果有着微妙的影响。快速升温有助于釉料迅速熔融，形成光滑的玻璃相表面，而缓慢冷却则有利于晶体结构的生长，增加釉面的层次感。在实际操作中，工匠通过观察火照和焰色来判断窑内温度，利用窑炉内的气氛变化（如富碳的还原气氛或富氧的氧化气氛）来引导金属元素的呈色。例如，还原气氛倾向于产生青色或蓝色，而氧化气氛或中性气氛下则更容易呈现红色或紫色。这种对火候与气氛的极致掌控，使得每一钧瓷都拥有独一无二的色彩分布与纹理特征。
窑变纹理的形成机制与视觉呈现

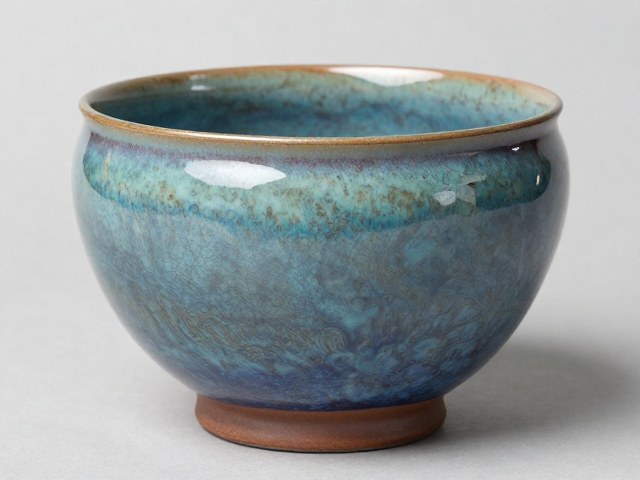

钧釉表面的纹理，如蚯蚓走泥纹、兔毫、冰裂纹等，是釉层在冷却过程中因收缩系数差异而产生的应力释放结果。当高温釉层冷却时，釉与坯体的收缩比例不一致，导致釉面产生细微的裂纹或流动痕迹。蚯蚓走泥纹是钧窑最具代表性的纹理之一，表现为釉面上纵横交错的条状纹路，这是由于釉料在高温下粘度变化，导致釉层局部流淌，随后在冷却过程中因应力集中而形成的断裂与愈合现象。这种纹理不仅丰富了钧瓷的视觉层次，也成为鉴别钧瓷真伪与品质的重要依据。
除了裂纹，釉面的气泡结构也是构成钧瓷美感的重要元素。在高温熔融状态下，釉料中释放的气体形成气泡，部分气泡在冷却过程中破裂，形成细小的坑点，而部分气泡保留在釉层中，形成半透明的质感。这些微观结构对光线的折射和反射产生了显著影响，使得钧釉表面呈现出温润如玉的光泽。工匠们通过调整釉料的配方，控制石英、长石、石灰石等原料的比例，进而调控釉层的粘度、表面张力以及冷却过程中的结晶行为，最终塑造出千变万化的视觉效果。这种对材料微观结构的宏观表现，体现了传统陶瓷工艺中科学与艺术的完美融合。
