茶末釉的微观结构与窑变基础

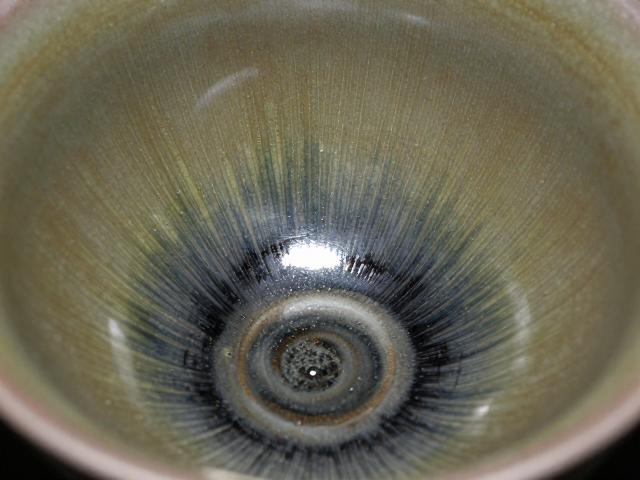

茶末釉作为宋代黑釉茶盏中的重要品类，其核心特征在于釉层中均匀分布的细微颗粒感，这种视觉质感并非后期人工打磨或添加色料直接形成，而是源于釉料配方中二氧化硅与氧化铁在高温下的复杂反应。在烧制过程中，釉料中的石英颗粒若未完全熔融，会保留微小的固体形态，而氧化铁则作为主要着色剂，在还原气氛下转化为氧化亚铁，构成深褐至黑色的底色。这种微观层面的固液共存状态，为后续窑变中物质的迁移与相变提供了物理基础。
窑变现象的本质是釉料在极高温环境下，内部成分因温度梯度、气氛变化及冷却速率差异而产生的非均匀性结晶与流动。对于茶末釉而言，其“自然成型”的关键在于控制釉浆的粘度与表面张力。当窑温升至1200℃以上时，釉层开始软化并具备流动性，若釉料中助熔剂比例适中，釉面不会像玻璃那样完全平整，而是形成微小的凹凸结构。这种结构能够捕捉光线，配合其中析出的铁系矿物晶体，从而在视觉上呈现出类似茶末洒落的斑驳效果，这是物理结构与光学反射共同作用的结果。
曜变与鹧鸪斑的形成机理

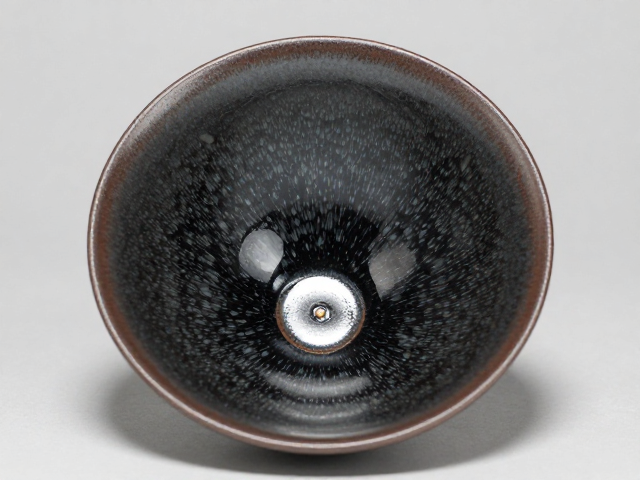

曜变天目被公认为黑釉瓷中的巅峰之作，其显著特征是釉面上散布着大小不一、边缘模糊且带有彩虹般晕彩的圆形斑点。这些斑点的形成涉及复杂的硅酸盐液滴分离过程。在冷却阶段，釉液中溶解的氧化铁达到过饱和状态，像油滴一样从硅酸盐熔体中析出并聚集。由于表面张力的作用，这些富铁液滴倾向于保持球形，并在固化过程中被固定在釉层中。当光线照射到这些微小的球形晶体上时，发生衍射和干涉现象，从而在黑色背景下显现出口径不一、色彩斑斓的光晕，这种物理光学效应完全由矿物成分和热力学过程决定，无需人工绘制。
鹧鸪斑则表现为更为清晰、边界相对锐利的黄褐色斑点，形似鹧鸪羽毛上的纹路。与曜变的液滴分离机制不同，鹧鸪斑更多依赖于铁元素的局部富集与结晶生长。在烧制过程中，如果釉层中存在局部铁含量较高的区域，或者冷却过程中温度曲线使得铁氧化物优先结晶，便会形成这类斑点。鹧鸪斑的形态受釉层厚度影响极大，厚釉区往往更容易形成大而密集的斑点，而薄釉区则倾向于形成细碎的纹路。这种差异展示了同一类釉料在不同微观环境下，因物质迁移路径不同而呈现出的多样性形态。
釉面流动与工艺把控

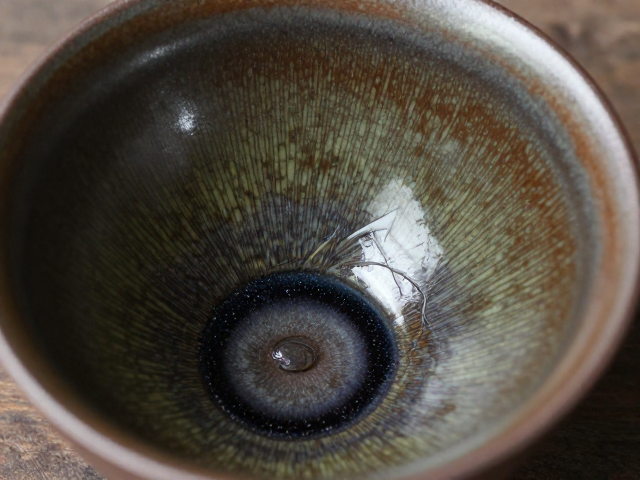

釉面的流动性直接决定了窑变斑纹的形态与分布，因此对釉浆配方的精确计算至关重要。黏土提供骨架，石英增加硬度，而长石或草木灰等助熔剂则降低熔点并促进流动。在制作茶末釉时，工匠需严格控制石英颗粒的粒径分布，过粗的颗粒会导致釉面粗糙易裂，过细则难以形成所需的颗粒感。此外，釉浆的浓度和搅拌时间也会影响最终效果，高浓度的釉浆在施釉后能形成较厚的釉层，有利于铁元素的富集和斑纹的发育，但过厚的釉层在烧制高温下极易因重力作用产生流釉或粘底现象。
窑内气氛与温度曲线的微调是掌控釉面流动的关键变量。还原气氛有助于氧化铁转化为氧化亚铁，从而呈现深邃的黑色底色，而氧化气氛则可能导致釉色偏灰黄。在升温阶段，快速通过低温氧化期有助于排除釉料中的气体，防止气泡过多破坏釉面完整性。进入高温阶段后，保温时间的长短直接影响釉层的熔融程度和斑纹的舒展空间。过短的保温时间可能导致釉面未完全玻化，斑纹生硬；过长的保温则可能使斑纹过度扩散，导致边界模糊甚至消失。通过精确记录窑炉内的温度变化与气体成分，工匠能够复现或调整特定的釉面效果。
自然成型与人为干预的边界

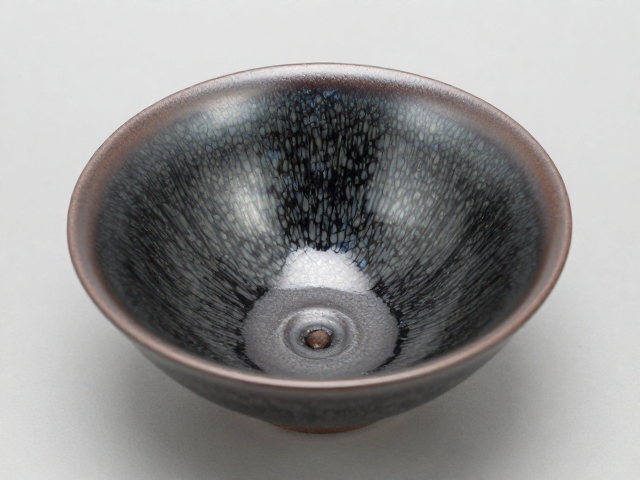

尽管窑变常被视为“入窑一色，出窑万段”的自然造化，但完全脱离人为控制的自然成型在茶末釉中并不存在。从选土、淘洗、研磨到配釉，每一个环节都是人为对材料性质的引导。工匠通过调整釉料中铁、镁、钛等微量元素的比例，间接设定了窑变的可能范围。例如，增加钛含量可能促进金红石晶体的生成，影响斑纹的颜色倾向；调整钠、钾含量则会影响釉料的粘度，进而影响斑纹的大小和分布密度。这种对材料本性的深刻理解与运用，是传统制瓷技艺的核心所在。
然而，人为干预的边界在于不能直接“绘制”窑变斑纹。现代科学分析显示，任何试图通过后期绘画或机械刻划来模拟天然窑变斑纹的作品，在显微镜下均能观察到明显的工具痕迹或颜料堆积，缺乏天然釉层内部的连续相变特征。真正的茶末窑变之美，在于其不可预测性与唯一性，这是高温物理化学过程在微观尺度上的随机性与宏观规律性共同作用的结果。匠人的技艺体现在为这种自然过程提供最佳的物质基础与环境条件，而非强行定义最终形态，这种对自然的敬畏与顺应，构成了茶末釉艺术价值的重要组成部分。
