龙窑柴烧的热力逻辑与还原环境

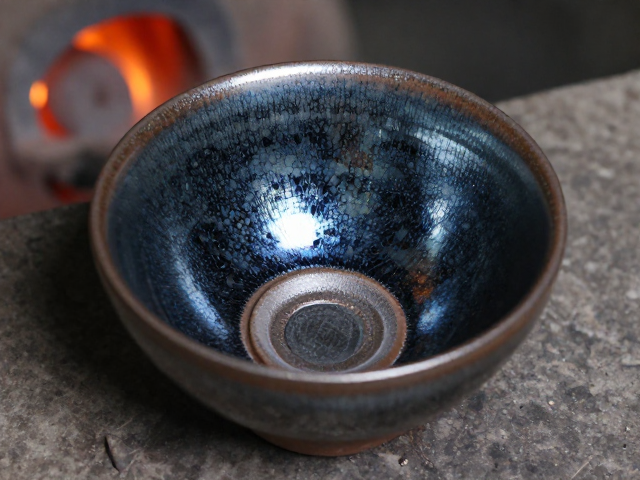

闽北建阳的土壤富含铁质，这种独特的地质条件为建盏提供了天然的原料基础。当窑炉点火，松木在龙窑内剧烈燃烧，产生的火焰温度可迅速攀升至1300摄氏度以上。在这种极高温环境下，胎土中的铁元素开始活跃，釉料逐渐熔融。柴烧过程中的燃料消耗极大，通常需要消耗数吨甚至更多的松木，这种高能耗过程不仅是为了提供热量，更是为了维持窑内气体的稳定流动。
还原焰的形成是建盏烧制中的关键变量。在窑炉封闭且燃料充足的情况下，氧气供应相对受限，碳元素无法完全燃烧，产生大量一氧化碳。这种还原气氛会与釉料中的氧化铁发生化学反应，使其转化为二氧化铁。这一过程改变了釉层的化学结构，使得原本可能呈现为黄褐色或黑色的釉面，在冷却过程中逐渐显现出深邃的黑色基调，为后续结晶现象的发生奠定了物质基础。
铁系釉料的微观结晶机制
铁系结晶釉的核心在于铁元素在高温下的析出与重组。当窑温达到1280至1300摄氏度的区间时，釉层处于半熔融状态，铁离子在釉液中具有较高的流动性。随着温度进一步升高，釉层表面的张力作用使得铁质微粒开始聚集。这些微粒并非均匀分布，而是受到釉料配方中氧化铁比例、石灰石含量以及粘土细度的共同影响，形成不同大小的晶核。

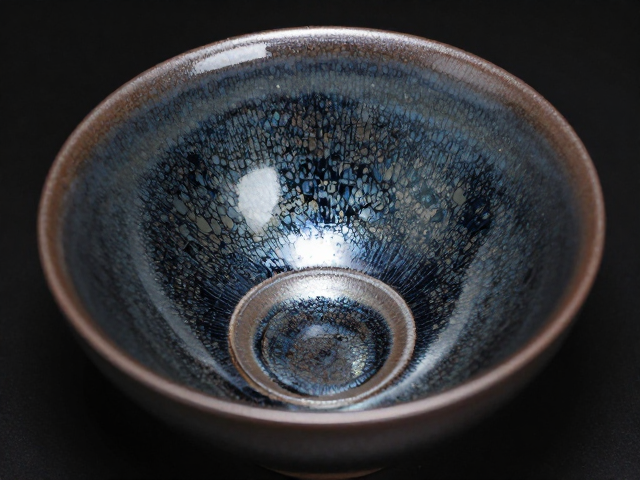

晶核的生长速度与冷却曲线紧密相关。在保温阶段，晶核迅速扩张，形成肉眼可见的斑点或条纹。铁元素的结晶形式多样，常见的有赤铁矿、磁铁矿以及玻璃相中的铁络合物。不同形态的晶体对光线的反射和吸收特性截然不同，这直接决定了最终成品的视觉效果。工匠通过控制窑温的波动和保温时间的长短，间接调控晶体的大小和密度，从而在微观层面构建出海纳百川的纹理结构。
还原焰对色泽与纹理的塑造
还原焰的强弱直接影响着建盏表面的色泽表现。强还原气氛下，氧化铁被深度还原，釉面呈现出深邃的黑，即所谓的“黑如漆”。这种黑色并非单调的死黑，而是蕴含着丰富的层次感。在光线照射下，釉层内部的微小气泡和晶体结构会发生折射，形成幽暗的光泽。这种视觉效果使得建盏在静置时显得沉稳内敛，而在动态光线下则流露出灵动的光晕。

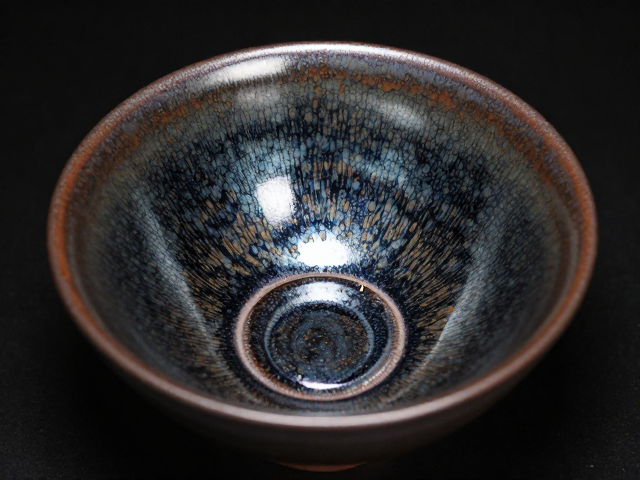

纹理的变化是还原焰与釉料互动的直接结果。兔毫、油滴、鹧鸪斑等经典纹样，本质上都是铁结晶在还原环境下特定生长路径的体现。例如，兔毫纹通常出现在还原气氛较为稳定、冷却速度适中的情况下，铁质微粒呈细长的丝状排列；而油滴纹则多见于局部还原气氛较强、釉层较厚的区域，铁结晶呈圆形或椭圆形散布。工匠无法像操作机械那样精确控制每一处纹理，只能通过经验判断窑火的状态，预判纹理的走向，这种不确定性正是柴烧建盏的魅力所在。
柴烧过程中的物理应力与釉面缺陷

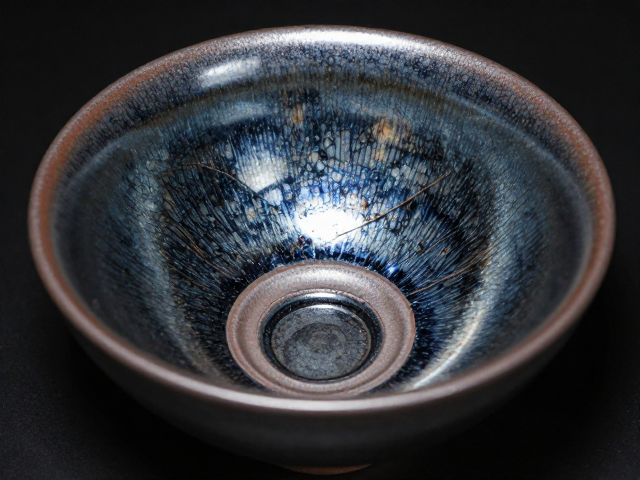

龙窑柴烧是一个充满变数的物理过程，窑内的温差分布不均会导致釉面产生各种物理应力。松木燃烧产生的灰烬会落在坯体表面，与高温釉料反应形成自然的落灰釉。这种落灰釉通常呈浅黄色或褐色，与黑色的主釉形成鲜明对比。然而，过厚的灰烬堆积可能导致釉层流淌不均，造成局部釉厚或釉薄，进而影响结晶的完整性。
此外，窑内气流的不稳定可能导致局部氧化或还原气氛的突变。这种突变可能打破铁结晶的平衡生长，导致斑纹破碎、发色不均或出现黑斑。在极端情况下，高温导致的胎体变形或釉面开裂也是常见现象。这些所谓的“缺陷”并非全是失败，在柴烧美学中，它们被视为自然火痕的见证。工匠需要在烧制过程中不断调整投柴频率和通风口，试图在可控范围内平衡完美纹样与自然瑕疵之间的关系。
冷却阶段的相变与最终定型

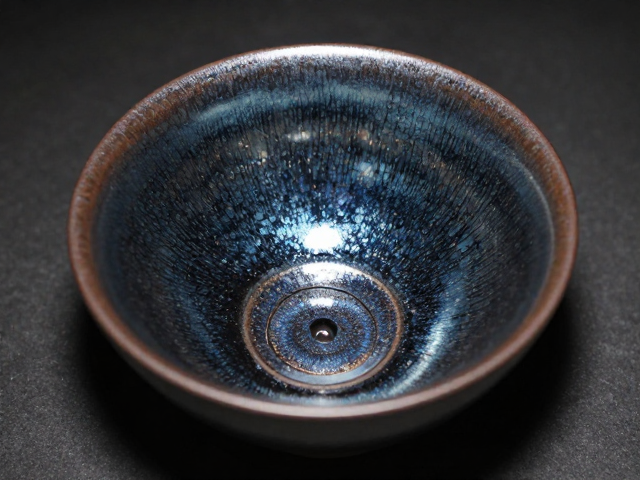

烧制结束后的冷却阶段是建盏定型的关键时刻。随着窑温逐渐降低，釉层从熔融态转变为固态，晶体结构被固定下来。冷却速度的快慢直接影响晶体的大小和排列方式。快速冷却可能导致晶体细小密集，釉面光泽锐利；缓慢冷却则有利于晶体充分生长，形成粗犷大气的纹样。闽北地区的气候特征，如湿度和风速，也会在自然冷却过程中对釉面产生细微的影响。
在冷却过程中，釉层与胎体的收缩率差异会产生微小的内应力。这种应力有时会表现为釉面的细微开片，即冰裂纹。虽然开片并非所有建盏的必备特征，但在某些柴烧作品中，它增加了釉面的层次感和历史感。工匠在出窑后，需要仔细检查盏体，剔除因应力过大而崩裂的废品，保留那些结晶完美、色泽纯正的作品。这一过程没有精密仪器辅助，完全依赖工匠的眼力和经验，是对传统技艺最直接的传承与考验。
