建盏泥料的矿物本源与地域特性

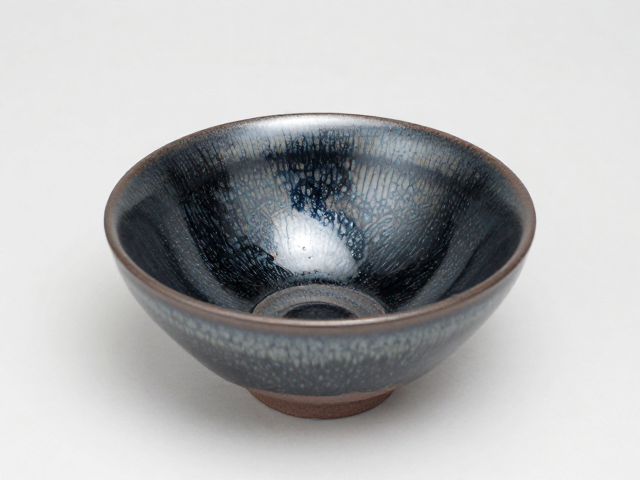

建盏独特的物质基础源于福建南平建阳水吉镇及其周边区域的特定矿土资源。这一区域的地质构造形成了富含铁元素的沉积层，主要矿物成分包括赤铁矿、磁铁矿以及高岭土和石英等伴生矿物。当地老艺人与烧制传统中常提及的“铁胎”概念，并非指金属铁块，而是指泥料中铁氧化物含量较高，使得胎体在烧成后呈现出深沉的黑褐色或灰黑色，且具有一定的吸磁性和厚重感。这种天然矿物配比是形成建盏独特物理性质的先决条件，不同矿层开采的深度和位置，直接决定了泥料中铁含量的细微差别，进而影响最终成品的色泽基调。
现代材料分析显示，正宗建盏泥料中的氧化铁（Fe2O3）含量通常显著高于普通陶瓷原料，这一高铁特性使得泥料在高温下具有良好的流动性与烧结性能。然而，泥料的纯度与处理工艺同样关键。传统的制泥过程包含反复的淘洗、沉淀和陈腐，以去除砂砾并增加泥料的可塑性。未经过度加工或掺杂现代化工添加剂的天然泥料，保留了矿物原有的结晶状态，这是后续釉面反应的基础。若泥料中杂质过多或铁元素分布不均，烧制时极易出现胎体开裂或釉面发灰发黄的现象，无法呈现出建盏应有的深邃质感。
铁锈花的形成机理与物理化学过程

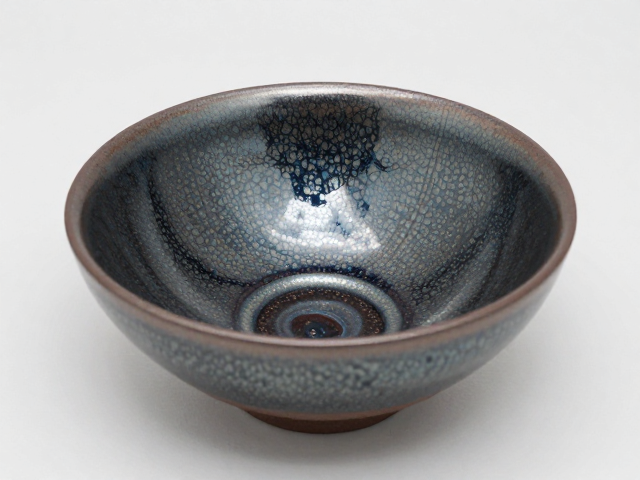

铁锈花并非人工绘制的花纹，而是釉料在高温烧制过程中自然形成的结晶现象。建盏釉料中含有大量的铁元素，当窑炉温度升至1300摄氏度左右时，釉层熔融成液态。随着温度进一步升高，釉中的铁元素克服表面张力，像油滴一样在釉面聚集。在这一过程中，铁离子与釉料中的其他成分发生复杂的物理化学反应，形成氧化铁结晶。这些结晶在冷却过程中逐渐固化，形成了肉眼可见的斑点或条纹。这种工艺对窑内气氛的控制要求极高，氧化气氛与还原气氛的微妙变化，决定了结晶的大小、形态以及色彩的深浅。
结晶的形态多样，包括兔毫、油滴、鹧鸪斑等，其微观结构表现为不同取向的晶体排列。在高温下，釉液中的气泡上升破裂，带动铁元素聚集，形成斑点；而在缓慢冷却的过程中，晶体沿着力场方向生长，形成丝状的兔毫纹。这一过程完全依赖于温度曲线、升温速率以及冷却速度等工艺参数的精准配合。任何环节的失控都可能导致结晶失败，出现釉面流挂、缩釉或颜色暗淡无光。因此，铁锈花是自然之力与匠人经验共同作用的结果，具有不可复制的唯一性。
工艺难度与成品率的客观现实

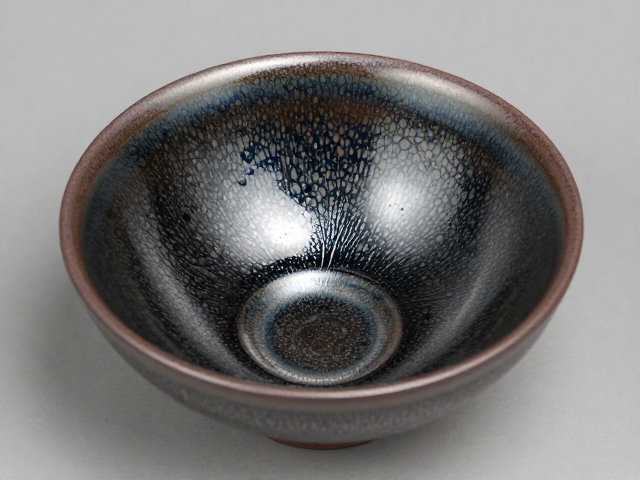

建盏烧制属于高温复杂反应过程，成品率长期处于低位。窑内温度分布的不均匀、坯体收缩率的差异以及釉料配方的微小变动，都会导致烧制失败。传统柴烧建盏对火候的掌控依赖烧制者的经验，需要定时观察火色、调整投柴量，整个过程持续数小时甚至更久。在这种高能耗、高风险的环境下，能够保持铁锈花形态完整、色泽明亮且无瑕疵的器物比例极低。低成品率直接反映了该工艺的技术门槛，也解释了为何高品质建盏在市场上相对稀缺。
现代气窑烧制虽然提高了温度控制的精度，但完全还原柴烧的自然结晶效果依然极具挑战。气窑烧制需要精确计算升温曲线，模拟自然窑变的气流与温度波动。即便在理想条件下，大量器物仍可能出现结晶过大、发黑或釉面浑浊等问题。匠人需要通过大量的试片和实验，不断优化泥釉配方和烧成制度。这种基于长期实践积累的数据和经验，构成了建盏制作的核心技术壁垒。每一次成功的烧制，都是对材料特性与热力学规律的深刻理解和精准运用。
历史脉络与文化价值的客观记录

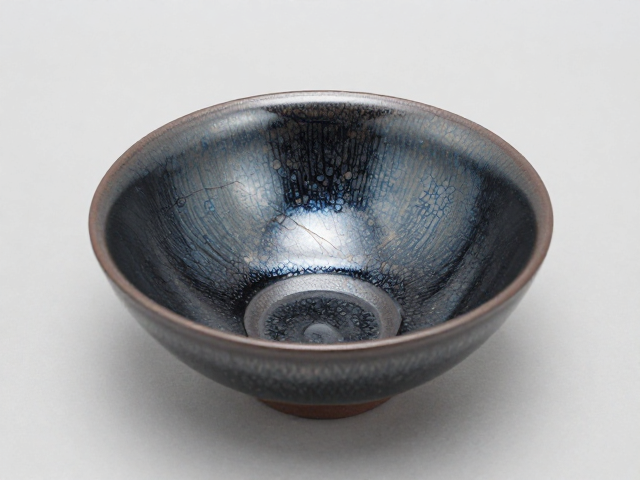

建盏的历史可追溯至唐代，在宋代达到鼎盛，成为当时社会上层阶层及文人雅士推崇的茶事用具。宋人点茶讲究汤色纯白，以黑釉盏衬托白色茶沫，视觉效果鲜明，故建盏备受青睐。这一时期的建盏不仅作为实用器存在，更承载着当时社会的审美趣味和饮茶礼仪。大量宋代建盏流传至今，被国内外博物馆收藏，成为研究宋代陶瓷工艺和社会生活的重要实物资料。其历史地位并非由现代营销赋予，而是经过千余年时间筛选和文化积淀所确立。
随着时代变迁，点茶习俗逐渐式微，建盏一度沉寂。近代以来，随着传统工艺的挖掘与恢复，建盏再次进入公众视野。现代研究者通过考古发掘和文献梳理，还原了建阳水吉窑区的生产规模和历史脉络。建盏所代表的工艺成就，体现了中国古代工匠在陶瓷材料科学领域的卓越智慧。其价值体现在对传统技艺的传承以及对自然材料的巧妙利用，而非单纯的经济属性。这种文化身份的确认，使得建盏成为中华传统工艺版图中不可或缺的一环。
