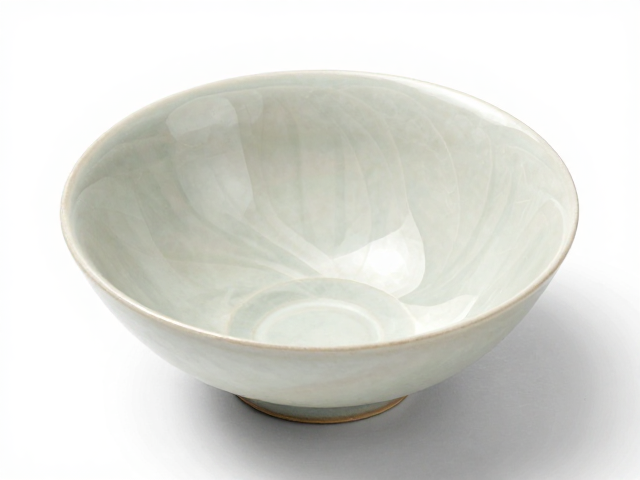

胎土选材与釉料配制的基础逻辑
宋代景德镇窑工在制作宋青白釉刻花葵口茶盏时，对原料的处理达到了极高的精细度。高岭土与瓷石的配比经过长期实践形成固定配方，高岭土提供骨架支撑，瓷石则有助于降低烧成温度并增加釉面的流动性。这种二元配方结构是景德镇瓷器区别于其他窑口的核心特质之一。胎土需要经过反复淘洗、沉淀、过滤，以去除铁、钛等杂质，确保胎体洁白细腻。
釉料主要由石灰石和草木灰制成，属于石灰碱釉体系。为了呈现青白釉特有的“白中泛青、青中显白”的视觉效果，釉料中的氧化铁含量被严格控制在极低水平，通常在1%以下。釉浆的稠度直接影响刻花后的线条表现，过稀则釉层太薄无法覆盖胎体刻痕，过稠则容易流淌堆积影响花纹清晰度。工匠需根据季节温度变化调整釉浆浓度，这是一项依赖经验的数据控制过程。

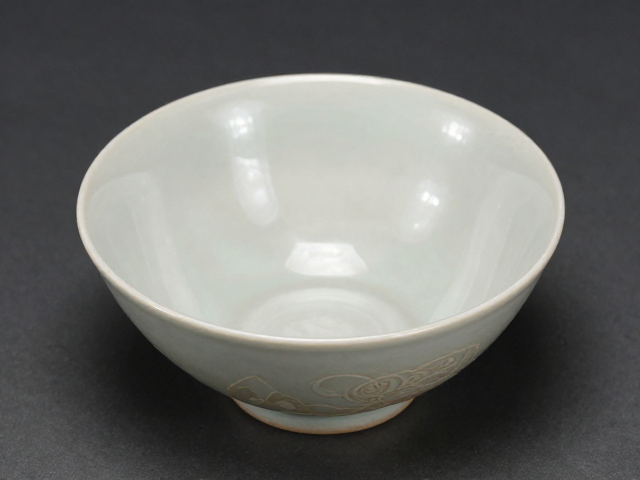

葵口成型与刻花刀法的艺术表达
葵口造型源于植物叶片形态，其成型需要精确的模具辅助与手工修整。拉坯成型后，盏口边缘通过特制刀具压出多瓣起伏的葵花形状，这一过程要求坯体保持适当的软硬度，过软易塌陷，过硬则易开裂。成型后的坯体需经过阴干，使水分均匀分布，为后续雕刻提供稳定的物理基础。葵口的对称性与弧度流畅度直接影响了茶盏在使用时的持握手感与视觉美感。
刻花工艺是宋青白釉茶盏的灵魂所在，主要采用单刀直入与复刀修饰的手法。工匠使用竹片或金属薄片制成的刻刀，在半干或干燥的坯体上雕刻出花卉、缠枝纹或几何纹样。刻痕深浅不一，深处积釉后呈青色，浅处露胎呈白色，形成丰富的层次感。这种“刻花”技法不同于划花或印花，它更具立体感和雕刻力度，线条要求流畅连贯，不可有断续或犹豫的痕迹，体现了工匠对刀具与泥料特性的极致掌控。

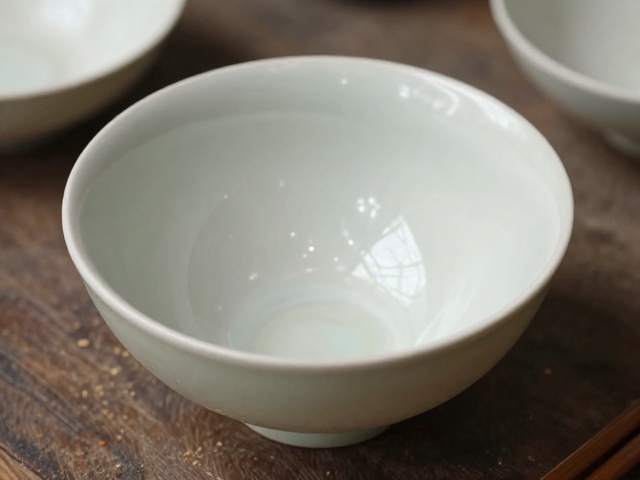

装窑技巧与还原焰控温的核心细节
烧成环节是决定青白釉色泽的关键，景德镇窑普遍采用龙窑或馒头窑，燃料多为松木或杉木。松木燃烧产生的火焰长且热量高，有利于提高窑温。烧制过程中，窑工需严格控制气氛，青白釉的形成依赖于弱还原焰。在高温阶段，窑内氧气含量降低，釉料中的氧化铁被还原为氧化亚铁，从而呈现出青绿色调。若氧化焰过强，釉色易偏黄或偏灰，失去青白釉的清透感。
温度控制需分阶段进行，升温阶段要缓慢均匀，避免坯体因应力不均而开裂。当窑温达到1200℃至1300℃时，釉料开始熔融，此时需保持稳定的还原气氛约10至15分钟，使釉面充分玻化。冷却阶段同样重要，快速冷却可能导致釉面炸裂，缓慢冷却则有助于釉面结晶。窑工通过观察火照和窑顶火焰颜色来判断窑内温度变化，这种经验判断是古代陶瓷烧造中不可或缺的技术环节，直接决定了茶盏的最终成色与品相。
