高含铁量：建盏釉色的物质基础

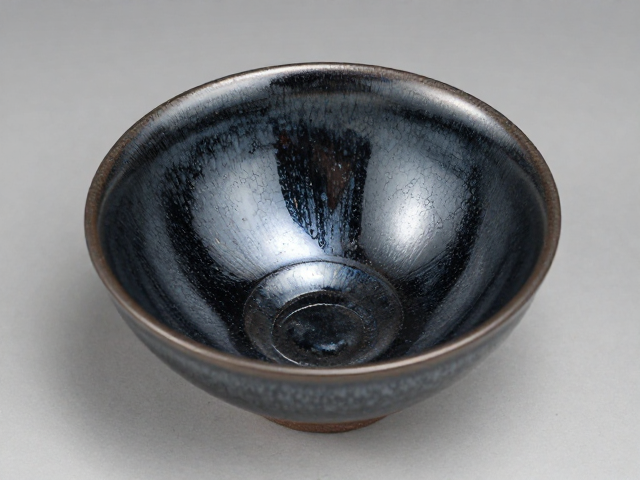

福建建阳水吉一带的瓷土富含氧化铁，这一独特的地质特征构成了建盏最核心的物质基础。当地特有的“铁胎”质地紧密，耐火度高，使得烧制过程中胎体能承受高温下的物理形变而不破裂。这种高铁环境直接决定了釉料的化学成分，釉水中氧化铁含量普遍高达5%至10%，远超普通青瓷或白瓷的釉料标准。正是这种高浓度的铁元素，为后续高温下的复杂物理化学反应提供了充足的原料储备，使得釉面在熔融状态下能够呈现出深邃厚重的视觉质感。
在还原焰中，高含量的铁元素会发生一系列复杂的价态变化，从二价铁到三价铁的转化过程，奠定了建盏釉色深沉的基调。釉料在高温下逐渐熔融，形成玻璃相与结晶相共存的混合结构。由于铁离子浓度极高，光线进入釉层后会被大量吸收，从而在视觉上形成类似黑漆般的深邃底色。这种由材料本源决定的色泽深度，并非后期人工染剂所能模拟，而是天然矿物在高温窑炉中自然演化的结果，体现了材料与火艺结合的最原始美感。
窑变工艺：自然纹理的生成机制

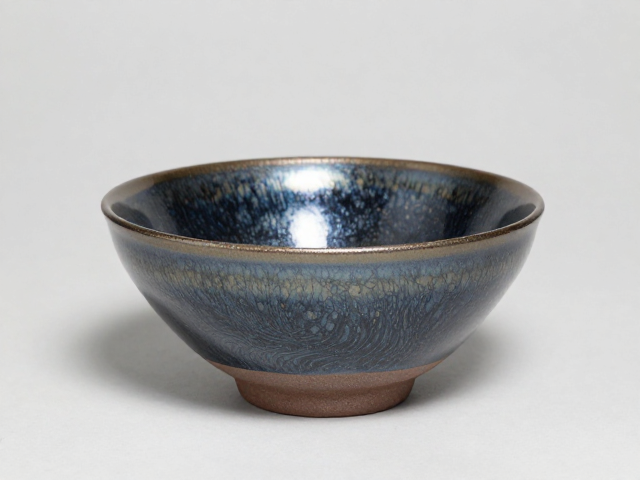

建盏的美学核心在于其不可复制的自然纹理，这些纹理是高温下釉料流动、析晶与气泡相互作用的结果。当窑内温度升至1300摄氏度左右时，釉层完全熔融，此时釉中的铁元素开始析出形成结晶。随着温度继续升高和冷却过程中的应力变化，釉面产生细微的裂纹和气泡，这些物理现象与铁结晶共同作用，形成了兔毫、油滴、曜变等经典纹样。每一只建盏的纹理都是窑内微环境如温度曲线、气氛变化及冷却速度共同作用下的唯一产物。
兔毫纹样的形成源于釉料中微量钛、锰等元素与铁的协同作用，在冷却过程中铁结晶针状物定向排列，形成如兔毛般细长的线条。油滴纹则是铁结晶在釉面聚集形成的圆形斑点，边缘清晰，中心深邃，仿佛夜空中散落的星辰。这种纹理并非人工绘制，而是工匠通过控制釉料配方比例、施釉厚度以及窑位摆放，间接引导自然力完成的艺术创作。每一次开窑都是一次对未知的探索，这种偶然性与必然性的结合，使得建盏具有了极高的艺术独特性。
历史脉络：宋韵至明清的审美流变
宋代是建盏发展的鼎盛时期，斗茶风气盛行，黑釉建盏因其能衬托白色茶沫而备受推崇。宋徽宗在《大观茶论》中提及“盏色贵青黑”，确立了建盏在茶文化中的崇高地位。这一时期的建盏造型多为束口、撇口，器型大气稳重，釉面光洁，纹理丰富，体现了宋代文人审美中内敛、含蓄且追求自然天趣的美学理念。建窑作为官方指定烧造瓷窑之一，其工艺水平达到了历史巅峰，产品不仅供宫廷使用，也大量流入民间及海外，成为中外文化交流的重要载体。
进入明清时期，随着泡茶方式的改变，散茶瀹泡法逐渐取代点茶法，建盏的使用场景大幅减少，逐渐退出主流茶具舞台。明代景德镇青花瓷兴起，审美趋向于清雅秀丽，建盏深沉厚重的风格不再符合当时主流社会的审美趣味。尽管如此，建窑并未完全断绝，民间仍有少量烧制，但工艺规模和影响力已远不及宋代。清代中后期，随着收藏意识的萌芽，部分文人雅士开始重新审视宋元古瓷，建盏逐渐作为古董文物被珍视，其价值更多体现在历史文物属性而非实用功能上。
科学鉴赏：真品特征与辨识要点

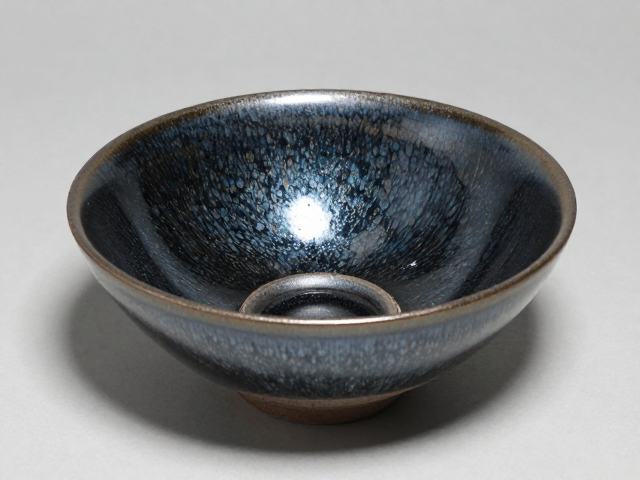

鉴别建盏真伪需关注胎釉结合处的细节特征。真品建盏胎体厚重，断面呈灰黑色或深褐色，俗称“铁骨”。釉层与胎体结合紧密，无剥落现象，且釉面常有细微的缩釉点，这是高温烧制过程中釉料流淌或气体逸出留下的自然痕迹。观察釉面光泽，老窑建盏经过岁月沉淀，光泽温润内敛，俗称“宝光”，而非新瓷的刺眼火光。此外，建盏底部通常无釉，露出粗糙的胎体，并有明显的支烧痕迹，这些支钉痕细小且坚硬，是判断其年代和工艺特征的重要依据。
现代仿品在胎釉配比和烧制工艺上难以完全复刻古法，往往在细节处露出行迹。例如，现代电窑或气窑烧制的建盏，釉面气泡分布均匀且过大，缺乏自然窑变的不规则感。部分仿品使用化学颜料模拟兔毫或油滴，色泽呆板，缺乏层次变化，且经紫外线照射可能出现荧光反应。真品建盏的纹理具有深浅不一的立体感，光线下可见结晶颗粒的闪烁。通过对比胎质密度、釉面老化痕迹以及支烧方式，可以较为准确地辨别建盏的年代与真伪，从而理解其背后的工艺逻辑与历史价值。
