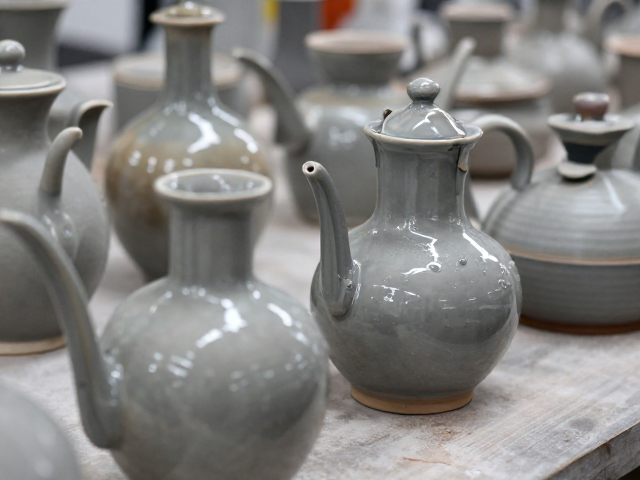

草木灰釉的天然矿物属性与化学构成
草木灰釉并非现代化学工业合成的单一化合物，而是古代工匠利用植物燃烧后残留的灰烬，通过筛选、沉淀和调配而成的天然釉料。其主要成分包括氧化钙、氧化钾、氧化镁以及少量的二氧化硅和氧化铝。不同种类的植物因生长环境、土壤成分及燃烧温度差异，其灰烬中的矿物比例会有显著不同。例如，杉木灰富含氧化钙，能形成硬度较高、透明度较好的釉面；而稻草灰则含有较多的氧化钾和铁元素，烧制后常呈现黄褐色或青灰色调。这种天然釉料的不稳定性，恰恰构成了传统陶瓷釉色丰富多变的基础，使得每一件作品在光影下呈现出独一无二的质感与色泽。
在制备过程中，草木灰需要经过严密的物理处理以去除杂质。传统的制釉流程通常包括浸泡、过滤、沉淀和干燥四个步骤。将草木灰置于水中搅拌，静置后收集上层悬浮液，这一过程能分离出土块、砂石等粗大颗粒。随后，根据釉料配方需求，工匠会按比例加入长石、石英或黏土等辅料，以调整釉层的熔融温度和流动性。这种纯手工的调配方式无法像现代工业那样精确到小数点后几位的化学配比，因此匠人主要依靠经验观察釉浆的稠度、流动性以及干燥后的状态来判断配方是否得当。这种对材料特性的深刻理解与掌控，是传统陶瓷工艺中极具价值的非物质文化遗产。

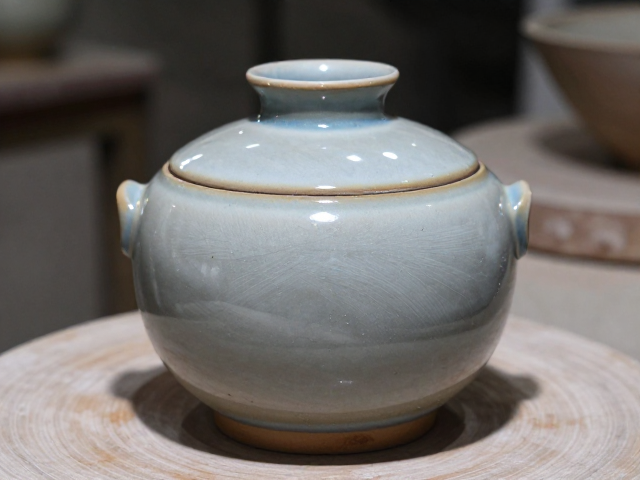

高温烧制下的釉面物理反应与呈色机制
高温烧制是草木灰釉从液态转化为固态玻璃相的关键阶段，这一过程涉及复杂的物理与化学变化。当窑内温度升至1200摄氏度以上时，釉料中的硅酸盐开始熔融，形成粘稠的玻璃态物质。此时，草木灰中的金属氧化物如铁、钛、锰等作为呈色剂，在不同的氧化或还原气氛下会发生价态变化，从而呈现出红、黄、绿、黑等丰富色彩。特别是在还原焰中，铁元素以氧化亚铁形式存在，易产生青绿色调；而在氧化焰中，铁元素以三氧化二铁形式存在，则偏向于红褐色。这种对窑火气氛的精准控制，需要烧窑师傅具备极高的技艺与丰富的经验，稍有不慎便可能导致釉面发色不均或产生缺陷。
除了颜色变化，釉面的微观结构也在高温下发生重塑。熔融的釉料在冷却过程中逐渐结晶或保持非晶态，形成光滑或带有细微开片的表面纹理。草木灰釉中残留的微小气泡和未完全熔融的矿物颗粒，会在釉面形成独特的“肌理”，这种自然形成的粗糙感或光泽度，是机械打磨无法复制的艺术特征。此外，高温下釉层与胎体之间的相互作用，如釉料的渗透和结合，直接影响陶瓷的致密性和强度。若釉层过薄，可能无法完全覆盖胎体，导致吸水性增加；若釉层过厚，则易在冷却过程中因收缩应力不均而产生裂纹或剥落。因此，控制釉料厚度与烧成曲线，是保证成品质量的核心环节。

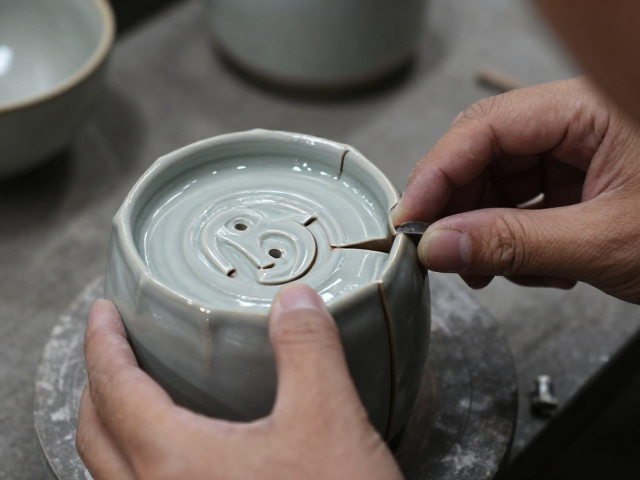

传统镶接成型工艺的力学结构与拼接技巧
镶接成型是传统陶瓷制作中一种极具挑战性的成型技法，它打破了整泥拉坯或模印成型的一体性限制，允许工匠将多个独立的泥片或部件像拼图一样组合成复杂的器型。这一工艺常见于需要表现立体浮雕、异形结构或大型陈设器的制作中。在操作初期，工匠需根据设计图纸，将陶土切割成预设形状的泥片，并控制各部件的厚度与湿度，使其在干燥过程中保持一致的收缩率。若湿度不均，拼接处极易因收缩力差异而开裂，导致整件作品报废。因此，对泥料含水率的精准把控，是镶接工艺得以顺利进行的前提条件。
拼接过程中，接缝的处理是决定成品牢固度与美观度的关键。工匠通常使用浓稠的泥浆作为粘合剂，将各部件紧密贴合，再用竹签或专用工具仔细抹平接缝处，消除肉眼可见的缝隙。对于受力较大的部位，内部常需加垫泥条或设置暗榫结构，以增强整体的机械强度。在干燥过程中，作品需置于阴凉通风处缓慢脱水，避免阳光直射或强风导致水分流失过快，引发变形或开裂。这一阶段的耐心与细致，直接影响了后续烧制的成功率。镶接成型不仅考验工匠的空间想象力与动手能力，更体现了对材料物理特性的深刻洞察与巧妙运用。

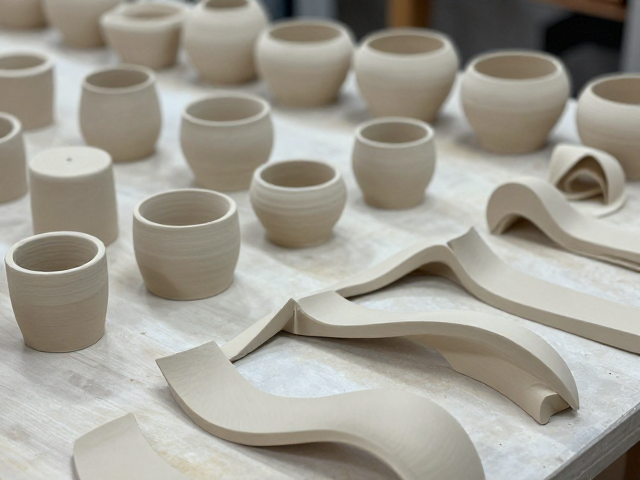

从素坯到成品的烧成曲线与成品率控制
烧成过程是陶瓷制作中不可逆的环节，草木灰釉陶瓷的烧成通常分为素烧和釉烧两个阶段。素烧旨在去除坯体中的水分和有机物质，提高坯体强度，便于后续施釉和搬运。素烧温度一般在800至900摄氏度之间，时间较短，目的是使坯体达到“瓷化”前的半成熟状态。随后进行的釉烧则是决定最终品质的关键，温度需升至1200至1300摄氏度以上，使釉料完全熔融并玻化。烧成曲线的每一个阶段，包括升温速率、保温时间和冷却速度，都需经过精密计算与调整，以匹配草木灰釉的熔融特性及坯体的收缩规律。
由于草木灰釉对烧成气氛和温度变化极为敏感，成品率历来是传统陶瓷制作中的一大难题。温度波动、气氛不稳或升温过快，都可能导致釉面流釉、粘窑、起泡或颜色偏差。匠人需密切观察窑内火照变化，通过观察孔定期探查窑内情况，必要时调整燃料投放或通风口，以维持理想的烧成环境。此外，装窑技巧也至关重要，匣钵的摆放位置、间距以及堆叠方式，直接影响受热均匀性。高难度的镶接器物因结构复杂，受热不均的风险更高，往往需要特殊的支撑结构或更精细的装窑策略。尽管现代窑炉技术已能提供更为稳定的烧成环境，但传统匠人仍倾向于通过经验判断进行微调，以追求那种带有自然痕迹和艺术灵气的独特美感。
