哥窑斧劈青釉色的视觉逻辑与物质基础

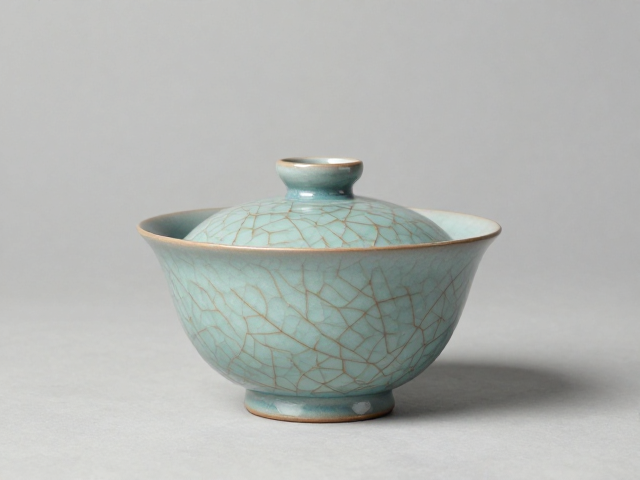

哥窑青瓷中标志性的“斧劈纹”并非单纯的装饰技法，而是胎釉收缩率差异在烧制冷却过程中产生的物理应力释放结果。这种纹理在视觉上呈现出类似斧劈石面的粗糙质感，与光滑细腻的釉面形成强烈的触觉与视觉反差。宋代窑工通过控制胎土中的含铁量以及釉料的石灰碱配方，使得釉层在高温下产生较大的流动性，而在冷却阶段，釉层收缩幅度大于胎体，从而引发微裂纹。这些裂纹在后期氧化过程中，铁元素渗入裂缝，逐渐形成深褐色的开片，即传统所称的“金丝铁线”中的铁线部分。
青釉色的演变并非一蹴而就，而是随着原料配比如石灰石、草木灰比例的变化以及窑炉温度曲线的调整而逐步定型。早期哥窑釉色多偏灰黄，随着对钴料或铁系着色剂的提纯与添加，釉色逐渐向天青、粉青过渡。斧劈纹理的显著性往往与釉层的厚度及冷却速率密切相关。较厚的釉层在冷却时更容易积累足够的应力以形成粗犷的裂纹，而快速冷却则可能使裂纹更为密集且细微。这种物质基础的稳定性，使得哥窑瓷器在数百年的流传中，其核心视觉特征得以被准确识别和记录，成为后世鉴定与研究的重要依据。
斗彩工艺下的釉下青花与釉上彩的叠加强度

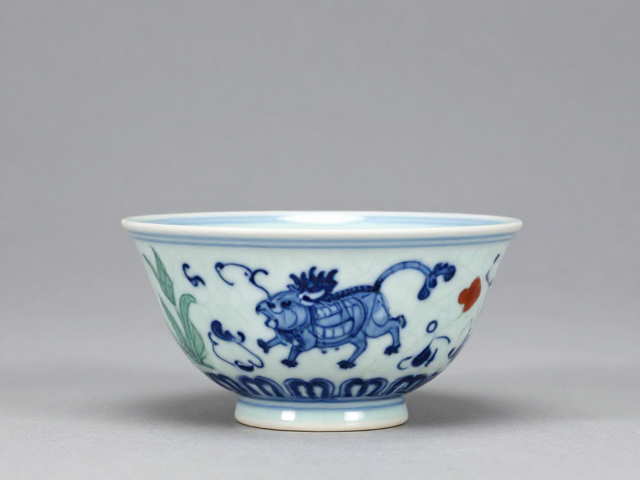

斗彩作为一种复合装饰工艺，其核心在于釉下青花与釉上彩料的二重烧制结合。在胎体成型后，工匠先使用含钴料的青花墨水描绘部分纹样，经高温一次烧成后，釉面固定青花图案。随后，在冷却后的瓷器表面，利用矾红、姹紫、明黄等低温矿物彩料，在青花勾勒的轮廓内或空白处进行填彩或点染，再入低温炉二次烧制。这种工艺要求两次烧成的温度曲线必须精确匹配，既要确保釉上彩料充分熔融发色，又不能破坏釉下青花的稳定性。
从视觉呈现来看，斗彩的强强度体现在色彩对比的鲜明性上。青花作为骨架，提供了深邃的蓝色基调，而釉上彩则以其丰富的色相和较高的饱和度填补空间，形成类似绘画中的平涂与渲染效果。在明代成化年间，斗彩工艺达到巅峰，其用彩轻薄，色彩柔和，尤以鸡缸杯为代表，展现了极佳的透明度与层次感。这种工艺逻辑不仅限制了纹样的复杂度，也要求工匠对两种材料的化学性质有极高的掌控能力，任何一方的比例失调都会导致发色不正或剥落，从而直接影响作品的艺术完成度。
注浆成型工艺对古瓷胎体结构的重构影响

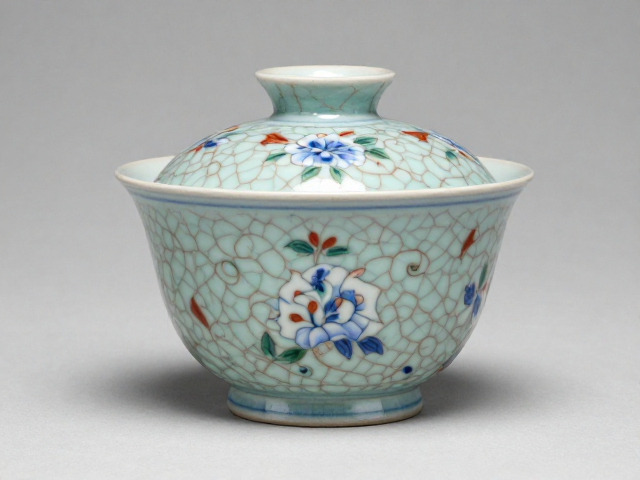

注浆成型技术利用石膏模具的吸水性，使泥浆在模具内壁形成均匀胎层，这一过程极大地改变了传统拉坯或印坯形成的胎体分子排列状态。在注浆过程中，水分被模具吸收，颗粒紧密堆积，导致胎体结构较为致密，气孔率相对较低。这种致密性在一定程度上提高了瓷器的机械强度，但也可能影响胎体的透气性与热传导特性，进而对烧制过程中的釉面反应产生微妙影响。相较于手工拉坯形成的胎体自然纹理，注浆胎体表面更为平整，缺乏手工痕迹带来的微观不规则性。
在古瓷研究与现代仿制中，注浆成型带来的胎体结构特征常成为鉴别点之一。传统古瓷多采用手工成型，胎体内部存在因手工揉捏和拉伸形成的定向性结构，而注浆胎体则呈现更为均一的颗粒堆积状态。这种结构差异在微观观察下表现为气孔分布、厚度均匀度以及受力断裂形态的不同。注浆工艺使得胎体厚度可以做到极度均匀，边缘处理更为规整，这在追求标准化生产的现代语境下具有显著优势，但也因缺乏手工胎体的“呼吸感”而常被置于审美讨论的从属位置。
古瓷新解中的材料科学与工艺还原

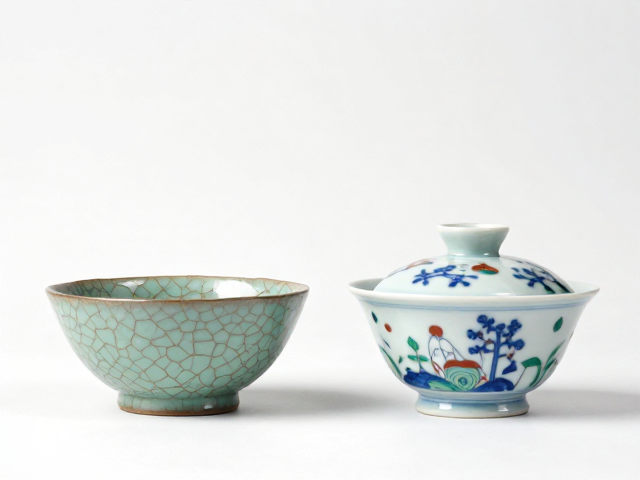

现代材料科学通过X射线荧光光谱分析（XRF）和扫描电子显微镜（SEM）等技术，对哥窑与斗彩瓷器进行了严密的成分与结构解析。数据显示，哥窑釉料中的二氧化硅与氧化钾含量较高，而氧化铁作为主要着色剂，其含量直接决定了釉色的深浅与开片纹理的粗细。斗彩瓷器中的青花料多含有较高比例的锰和较低的铁，这是为了获得纯正蓝色，而釉上彩料则富含铅作为助熔剂，以降低烧成温度并增强光泽。这些数据并非孤立存在，而是与古代窑炉的热工制度紧密耦合。
工艺还原实验揭示了古瓷制作中的隐性知识。例如，通过模拟宋代窑炉的升温曲线，研究者发现冷却阶段的降温速率是决定哥窑开片形态的关键变量。缓慢冷却有利于裂纹的扩展与稳定，而快速冷却可能导致釉面崩裂或裂纹闭合。在斗彩制作中，二次烧成的温度控制需精确在700-800摄氏度之间，过高的温度会导致釉上彩料流淌或釉面起泡。这些基于实证的工艺参数，为理解古瓷的制作逻辑提供了量化支撑，使得古瓷研究从经验描述转向可验证的科学分析，从而在技术复原与艺术鉴赏两个维度上构建了新的认知框架。
