龙泉窑梅子青釉色的物质基础与还原环境

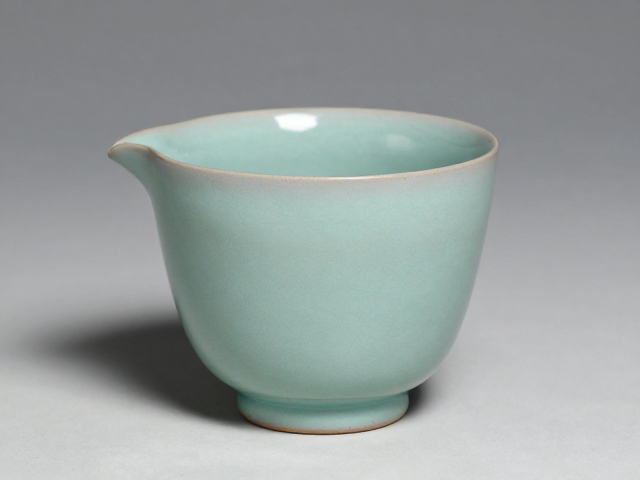

梅子青釉色并非单一化学物质的显色，而是铁元素在高温还原气氛中经过严密的物理化学转化后的产物。龙泉窑工匠利用当地富含铁质的瓷土与石灰碱釉，通过控制釉料中铁氧化物的含量，通常维持在1.5%至3.0%之间，这一区间对最终呈色至关重要。当窑炉温度升至1200℃至1250℃时，釉层开始熔融，铁元素主要以二价铁离子（Fe²⁺）的形式存在，这种离子对光线中的红光和橙光吸收较弱，而强烈吸收蓝紫光，从而在视觉上呈现出青绿至翠绿的色调。
釉层的厚度与透光率构成了梅子青特有的玉质感。相较于粉青，梅子青的釉层相对较厚，铁含量略高，这使得光线在穿过厚釉层时发生更复杂的散射与折射。在理想的还原气氛下，窑内一氧化碳浓度提升，有效抑制了三价铁（Fe³⁺）的生成，避免了釉面发黄或发黑。这种对窑炉火候与气氛的极致掌控，使得釉面呈现出如青梅般深邃、温润且均匀的色泽，其视觉特征更接近于天然玉石的半透明质感，而非玻璃般的清澈透亮。
注浆成型技术在公道杯制作中的流变特性

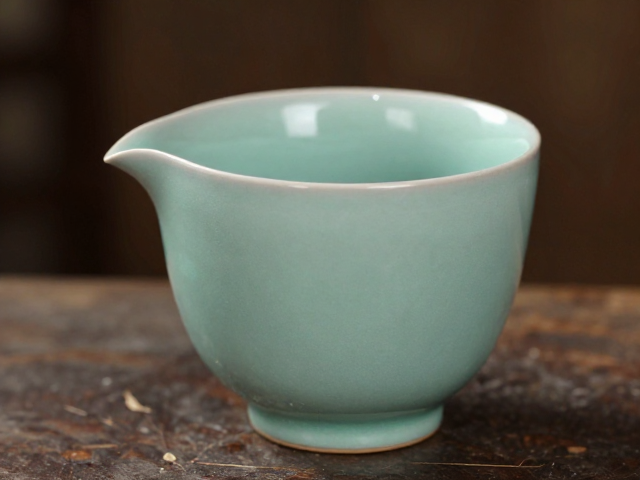

注浆成型工艺的核心在于泥浆流变性的精准调控，特别是对于公道杯这类壁厚均匀、口沿规整且具有一定高度的器型。泥浆需由精细研磨的瓷土、石英及长石配比而成，并通过严格的过筛处理，确保颗粒直径小于规定微米数，以维持浆料的悬浮稳定性。在注浆过程中，多孔性模具（通常为石膏模）会定期从泥浆中吸取水分，当模具内壁形成预定厚度的泥层时，即可倒出多余浆料，待泥层固化后脱模。这一过程要求泥浆的含水量、粘度及流动性处于最佳平衡点，以防止坯体开裂或变形。
公道杯内部复杂的倒流结构对注浆的均匀性提出了极高要求。模具内部需设置严密的排气孔，确保空气能顺利排出，避免气泡残留导致坯体出现砂眼或空洞。注浆完成后，坯体需在恒温恒湿环境下进行阴干，以减缓水分蒸发速度，消除内应力。随后进行的修坯工序，利用特制刀具对坯体表面进行精细切削，去除注浆留下的接缝痕迹，并调整壁厚，确保烧制过程中受热均匀。这种半工业化与传统手工修坯结合的方式，既保证了大批量生产的一致性，又保留了器型的优雅线条。
釉料配比与烧成曲线对呈色的决定性作用

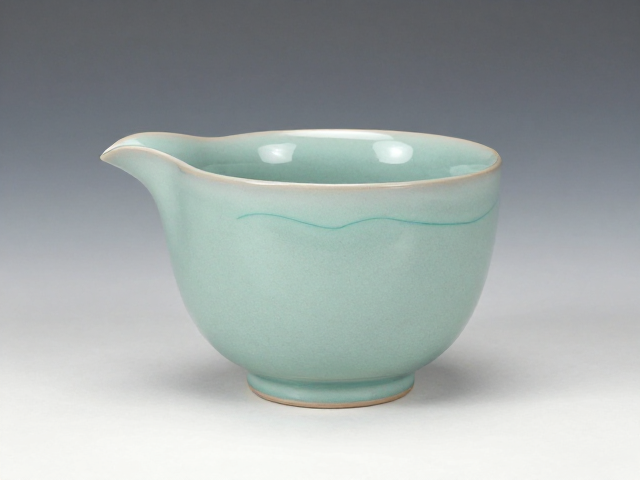

釉料的配方直接决定了梅子青的物理特性与化学稳定性。传统配方中，石灰碱釉中的氧化钙与氧化镁的比例会影响釉的熔融温度与粘度。较高的粘度有助于在高温下保持釉层的流动性平衡，防止流釉或积釉现象。在实际操作中，工匠会根据当地釉矿的成分变化进行微调，有时加入少量草木灰以引入钾、钠元素，进一步优化釉面的光泽度与柔和感。这种经验性的配方调整，是梅子青能够在不同窑炉条件下保持色泽一致的关键。
烧成曲线中的升温速率、最高温度维持时间以及冷却过程，共同塑造了最终的釉色。在氧化阶段，坯体中的有机杂质及碳素被氧化排出；进入还原阶段后，窑温迅速攀升至1200℃以上，此时需精确控制燃料供给，维持弱还原气氛约20至30分钟。这一阶段是铁元素价态转变的关键期。随后的高温保温使釉料充分玻化，形成致密的玻璃相。冷却过程中，缓慢降温有助于釉面形成细微的微观结构，增强光的漫反射，使梅子青色泽更加沉稳内敛。任何一环的波动都可能导致釉面发灰、发黄或失去玉质感。
现代工艺控制与传统技艺的融合实践
现代龙泉窑在保留传统梅子青核心工艺的基础上，引入了数字化温控窑炉与精密检测仪器。热电偶与计算机控制系统能够精确记录每一度升温过程中的窑内气氛变化，通过调整天然气或电力的输入功率，模拟传统柴窑的还原效果。这种技术手段使得釉色的一致性大幅提升，减少了因人为经验差异导致的次品率。同时，激光扫描与三维建模技术被应用于模具设计与坯体检测，确保公道杯等复杂器型的尺寸精度符合高标准要求。
尽管技术手段日益精进，传统手工修坯与施釉的经验判断依然不可或缺。注浆后的坯体厚度感知、修坯时的刀感反馈以及施釉时的浸釉时间掌控，这些细微的操作细节难以完全通过机器替代。现代工匠需要在自动化生产流程中，保留对材料特性的敏锐触觉。例如，在施釉环节，通过观察釉浆在坯体表面的挂浆状态与流动痕迹，即时调整釉浆浓度或浸釉次数。这种人机协作的模式，既提升了生产效率，又确保了梅子青釉色中蕴含的传统审美韵味，使现代工艺品在物理参数与艺术表现上达到高度统一。
