还原焰的热力学机制与胎体致密化过程
北宋时期开封官窑的制瓷工艺中，还原焰的控制是决定瓷器最终质感的核心变量。在传统的氧化气氛下，胎釉中的铁元素主要以氧化铁形式存在，呈现出色泽较浅或偏黄褐色的状态。而在官窑特定的窑炉结构中，通过严格控制燃料燃烧所需的氧气供应量，使窑内形成缺氧环境，促使碳氢化合物不完全燃烧，产生大量一氧化碳等还原性气体。这种高温下的还原气氛会引发严密的物理化学变化，铁元素被还原为氧化亚铁，其化学性质在釉层中更为稳定，从而奠定了青瓷温润色泽的基础。
这一过程对胎体的致密性有着深远影响。在高温烧制阶段，还原焰不仅改变了呈色机理，更促进了胎土中矿物颗粒的烧结与融合。当窑温攀升至1200摄氏度以上时，胎体内部的孔隙率显著降低，结构变得更加致密坚硬。这种致密化过程并非孤立发生，而是与釉料的熔融状态紧密耦合。胎体的低吸水率和高强度，为后续釉层的附着与固化提供了坚实的物理基础，使得成品瓷器在敲击时能发出清脆的金属声，这是北宋官窑瓷器在物理性能上区别于其他窑口的重要特征。
釉层中铁元素的呈色逻辑与微观结构
釉色的青绿并非单一色素的堆砌，而是氧化亚铁在还原气氛下呈现的光学奇迹。在北宋官窑的釉料配方中，铁含量经过精密计算，通常控制在1.5%至3%之间。在强还原气氛中，三价铁转化为二价铁，二价铁离子对光线具有特定的吸收与散射特性。它强烈吸收光谱中的红光和黄光部分，而反射蓝光和绿光，从而在视觉上呈现出“雨过天青”或粉青的色调。这种呈色效果高度依赖于窑内温度的均匀性和还原时间的长短，任何微小的波动都可能导致釉色偏灰或泛黄。

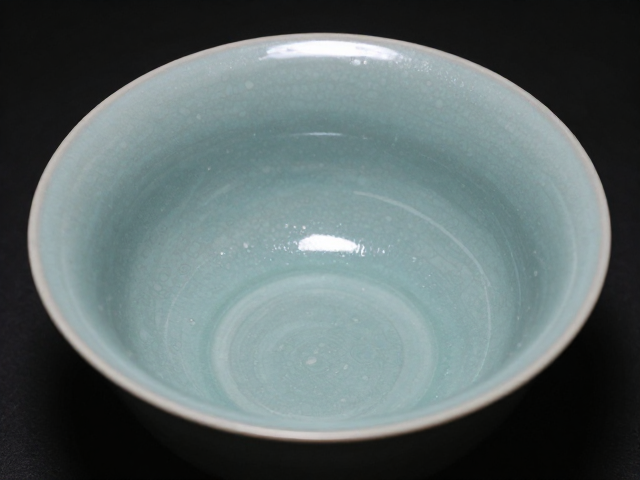

微观结构的研究揭示了釉面“玉质感”的来源。北宋官窑釉层通常较厚，在冷却过程中，釉料内部形成了大量微小的气泡和未完全熔融的石英颗粒。这些微观结构像无数棱镜一样，对入射光线产生漫反射和散射作用。光线进入釉层后，经过多次折射和反射，使得釉面看起来深邃而含蓄，不具备现代瓷器那种刺眼的玻璃光泽，而是呈现出一种内敛的油脂光泽或酥油感。这种独特的光学效果，正是还原焰技术与特定釉料配方共同作用的结果，也是北宋官窑青瓷被誉为“似玉非玉”的关键所在。
开片纹理的形成与冷却动力学

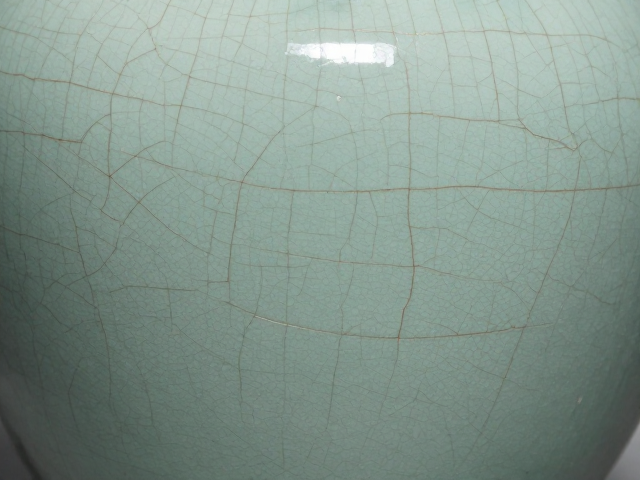

北宋官窑瓷器表面遍布的开片纹理，是人为控制与自然应力共同作用的产物。在出窑冷却阶段，釉层与胎体的收缩率存在显著差异。胎体主要成分为高岭土和石英，而釉层含有较高比例的长石和石灰。在快速降温过程中，釉层的收缩幅度大于胎体，导致釉层内部产生巨大的张应力。当这种应力超过釉层的强度极限时，釉面便会产生裂纹，形成我们所见的“金丝铁线”或冰裂纹。还原焰烧制过程中形成的致密胎体，其热膨胀系数与釉层的不匹配，加剧了这一应力分布的复杂性。
开片的美感在于其随机性与规律性的统一。工匠通过控制窑炉内的升温曲线和冷却速度，间接调控了开片的形态与密度。在强还原气氛下，釉料中的铁元素会在裂纹处发生氧化，形成深褐色的纹路，而未开裂处则保持青绿色，这种色彩对比增强了视觉层次感。此外，窑炉内的温度梯度也会导致同一件器物不同部位的开片形态各异，有的细密如网，有的粗犷如冰裂。这种不可复制的自然纹理，赋予了每件官窑瓷器独一无二的艺术身份，体现了古代工匠对材料物理特性的极致掌控。
窑炉结构对气氛控制的物理约束

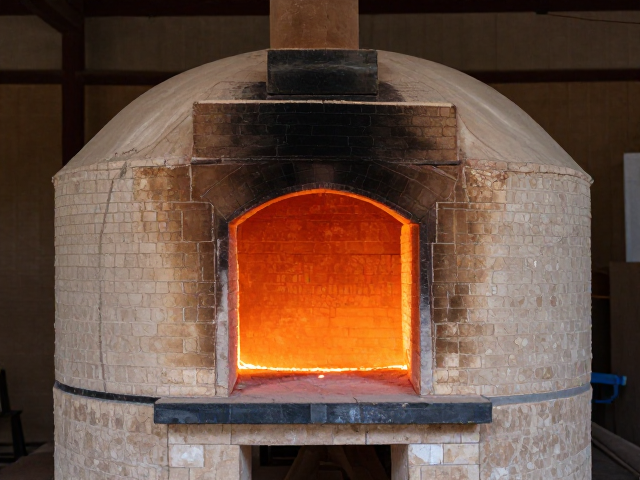

北宋官窑的窑炉设计是实现稳定还原焰的物质基础。当时的龙窑或馒头窑在结构上注重蓄热与气流导向，窑室内部的空间布局直接影响气氛的均匀性。为了维持长时间的还原气氛，窑工需要精确计算燃料（通常为木柴或炭）的投入节奏和风量调节。窑炉顶部的排烟孔位置和大小，决定了废气排出的速度，进而影响窑内氧气的残留量。在烧制后期，通过堵塞部分进风口或增加燃料覆盖，人为制造缺氧环境，使火焰在窑室内充分燃烧并包裹器物，确保还原反应在整个窑室中均匀发生。
窑位的选择与摆放也是影响成品质量的关键因素。在还原焰烧制过程中，窑内不同位置的温度和气氛存在细微差别。靠近火口的区域温度较高，还原效果较强，釉色可能偏深；而远离火口的区域温度相对较低，还原效果可能不足，釉色偏浅。工匠需要根据经验，将不同胎釉配方的器物放置在窑内特定的位置，以匹配该处的热工条件。这种精细的窑位管理，使得官窑瓷器在保持整体风格统一的前提下，又能因窑位差异呈现出丰富的色阶变化，展现了古代制瓷工业中高度成熟的热工管理智慧。
