后井古窑址油滴釉的自然成型机理
后井古窑址作为宋代建窑体系中的重要组成部分，其出土的瓷片中，油滴釉以其独特的金属光泽和斑点分布，成为研究宋代黑釉瓷烧制工艺的关键样本。这种釉面并非通过人工绘制或后期加工形成，而是完全依赖于胎釉配方中氧化铁含量与高温烧成气氛下的物理化学反应。在还原气氛中，釉层熔融流动，随着温度升至1200℃至1300℃区间，釉料中的磁铁矿微粒开始析出并上浮至釉面，这一过程被称为“析晶”。
油滴斑点的大小与密度，直接受控于釉料中氧化铁的浓度以及烧成过程中的升温速率。后井窑工通过精确控制釉浆中铁元素的比例，通常维持在6%至10%之间，使得釉面在冷却过程中能够形成稳定的球形液滴结构。当温度进一步升高，这些液滴表面张力克服重力作用，悬浮于釉层表面，随后在降温阶段迅速固化，从而保留了类似鹧鸪鸟羽毛斑纹的自然形态。
鹧鸪斑纹理的微观控制逻辑

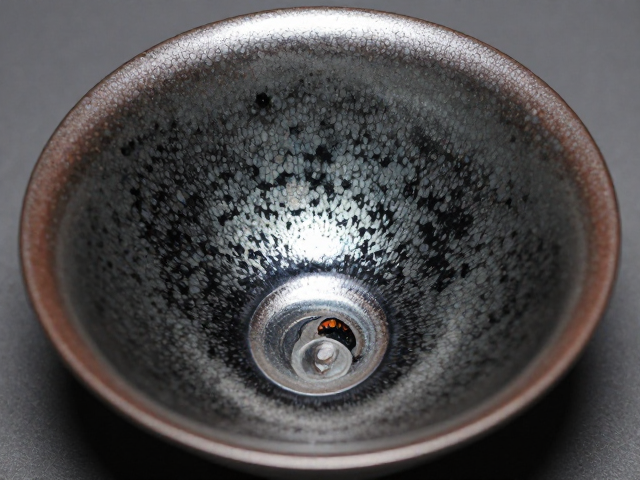

鹧鸪斑的形成比普通油滴更为复杂，其斑点边缘通常带有晕环，中心色泽深沉，外围渐浅，呈现出立体的层次感。这种视觉效果源于釉料中二氧化硅与氧化铝的比例失衡，导致釉层在高温下发生分相现象。在后井古窑的实践中，工匠们通过调整黏土来源和石灰石配比，微调釉料的粘度，使得析出的氧化铁晶体能够以规则的六边形或圆形排列，而非杂乱无章地堆积。
分相结构的稳定性决定了斑点的持久性与美观度。若釉料中碱金属氧化物含量过高，釉层流动性过大，斑点容易融合成大面积的黑斑，失去鹧鸪斑特有的细碎美感；反之，若釉层过稠，则难以形成饱满的凸起感。后井窑址出土的精品标本显示，理想的鹧鸪斑釉面，其晶体间距需保持在微米级别，这需要对窑炉内的温度曲线进行严密的分段控制，特别是在保温阶段，缓慢的降温速率有助于晶体有序生长，避免因急冷导致的釉面开裂或斑点变形。
窑炉气氛与温度曲线的协同把控

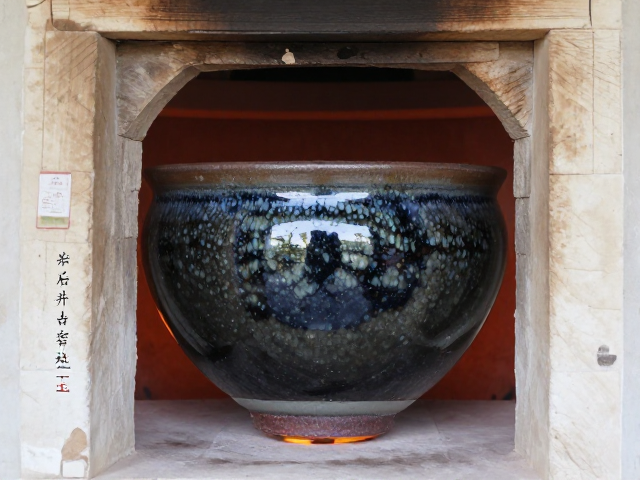

烧成气氛是决定釉色最终呈现的核心变量，后井古窑采用龙窑结构，其长而陡的坡度使得窑内温差较大，工匠需根据窑位不同调整投柴频率，以维持稳定的还原气氛。在烧制油滴釉和鹧鸪斑时，窑内必须保持充足的碳氢化合物，以消耗氧气，促使铁元素以二价铁形式存在，从而呈现深邃的黑底。若氧化气氛过强，釉面易泛黄或出现灰白，破坏油滴的金属光泽。
温度曲线的精准调控体现在升温、保温和冷却三个阶段。升温阶段需快速通过400℃至900℃的氧化分解期，避免釉料中碳酸盐分解产生气泡破坏釉面完整性。进入1200℃以上的高温熔融期，保温时间需根据器物厚度灵活调整，通常为数分钟至十分钟，以确保釉层充分流动且晶体充分析出。冷却阶段则需极其缓慢，尤其是在600℃至800℃的石英晶型转变期，过快的冷却会导致釉面应力释放不均，引发隐裂或斑点脱落，这是后井古窑遗址中许多残片未能保留完整釉面的主要原因。
胎釉结合与成品率的隐性门槛

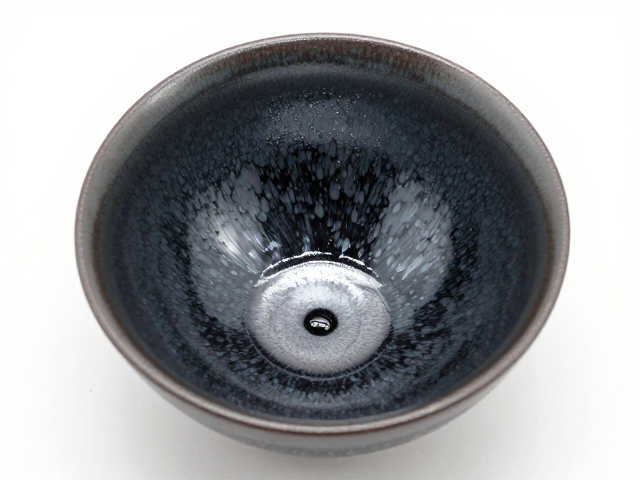

胎体与釉料的匹配度直接影响油滴釉和鹧鸪斑的附着力与美观度。后井古窑的胎土多含铁量较高，呈灰黑色，这有助于在高温下与黑釉形成自然的过渡，避免出现明显的白边或脱釉现象。胎釉膨胀系数的差异需控制在极小范围内，若膨胀系数相差过大，烧成冷却时胎体收缩率大于釉层，会导致釉面产生密集的龟裂，破坏斑点的完整性；反之，若釉层膨胀过大，则易从胎体剥离。
成品率的把控还涉及装窑方式与匣钵的使用。后井窑址出土的器物多使用匣钵隔离，以防止火焰直接接触釉面造成落渣或釉色不均。装窑时需确保器物间距合理，避免热气流短路或局部过热。此外，釉浆的研磨细度也至关重要，过粗的颗粒会导致釉面粗糙，斑点边缘模糊；过细则可能影响析晶所需的离子迁移速度。只有当胎釉配方、窑炉结构、烧成气氛及装窑技巧达到高度协同，才能在后井古窑的实践中重现油滴与鹧鸪斑的自然天成之美。
