天然矿物釉料的原始采集与科学配比
银兔毫盏的核心灵魂在于其独特的铁系结晶釉，这种釉面的形成高度依赖于原料中氧化铁的含量以及助熔剂的种类。在福建建阳水吉一带，匠人通常选用当地特有的乌泥矿或含铁量较高的瓷土作为基础原料。这些矿物原料并非直接使用，而是需要经过严格的粉碎、研磨和过筛处理。传统工艺中，原料需研磨至约200目以上的细度，以确保釉面在高温下能形成均匀细腻的玻璃相，避免颗粒感过强导致的釉面粗糙。
釉料的配方逻辑围绕着“铁”与“碱”的平衡展开。高铁低碱的配方容易形成兔毫纹，而高碱配方则倾向于产生油滴或曜变。为了获得清晰的银白色毫纹，匠人会在釉料中引入草木灰或长石作为助熔剂，同时严格控制氧化铁的比例，通常控制在5%至8%之间。这一数据区间经过长期实践验证，能确保釉层在熔融状态下具备适宜的粘度和表面张力，从而支撑晶体的垂直生长。若铁含量过低，釉面发黄且无纹；若过高，则易流釉或形成黑斑，破坏整体视觉美感。
手拉坯成型中的泥料处理与器型塑造
银兔毫盏的器型多采用经典的斗笠形或束口盏，这种形态不仅利于观察茶汤色泽，更能在烧制过程中通过重力作用引导釉面流动，强化兔毫纹理的延伸感。泥料的选择需具备较高的耐火度和可塑性，通常使用高岭土与瓷石的混合土。在陈腐过程中，泥料需经过数月的静置，使水分均匀分布，有机质分解，从而提升泥料的韧性。成型前，泥料需经过反复揉泥，排出内部气泡，这是防止烧制过程中坯体开裂或变形的关键步骤。

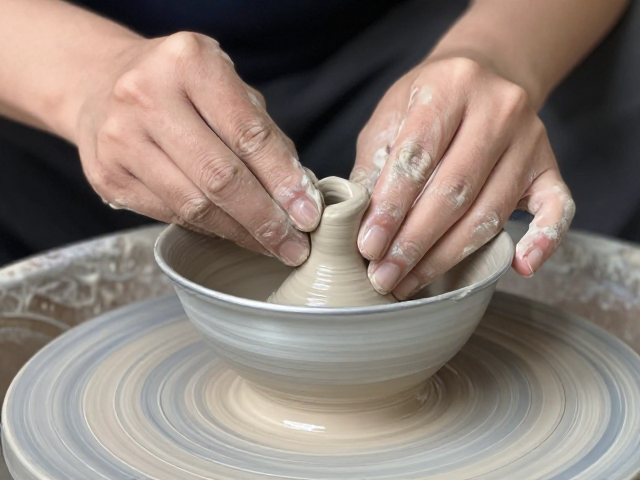

手拉坯成型是一项对力学控制要求极高的技艺。匠人通过双手指尖与手掌的配合，感知泥料在旋转离心力下的应力变化。在拉坯过程中，器壁的厚度需保持均匀，通常控制在2-3毫米左右，过厚会导致散热不均，影响釉面结晶效果；过薄则易在高温下坍塌。随着泥坯逐渐升高，匠人需不断调整手指力度，控制口沿的收口角度。这一过程没有固定模板，完全依赖匠人对泥料湿度和旋转速度的直觉判断，每一只盏的弧度与重量都有着微妙的个体差异，体现了手工制作的独特性。
窑炉温控曲线与结晶生长的微观机制
银兔毫的形成是一系列复杂的物理化学反应，核心在于铁氧化物在釉层中的析晶过程。烧制通常分为三个阶段：氧化阶段、还原阶段和冷却结晶阶段。在升温至900℃左右时，坯体完全烧结，釉料开始软化。随后进入还原焰阶段，温度升至1250℃-1300℃，此时窑内氧气含量降低，三价铁被还原为二价铁，釉层变得透明且流动性增强。这一阶段的温度控制极为关键，温度过高会导致釉层过度流淌，掩盖纹理；温度过低则结晶不完全，釉面暗淡。
真正的银兔毫纹理是在降温过程中形成的。当窑温从最高温缓慢降至1100℃左右时，釉层中的铁元素开始析出，形成针状或纤维状的赤铁矿或磁铁矿晶体。这些晶体垂直向上生长，受表面张力和重力共同作用，形成类似兔毛的细长条纹。冷却速率直接影响晶体的大小和分布，缓慢冷却有利于晶体充分生长，形成清晰锐利的毫纹；快速冷却则可能导致晶体细小杂乱。匠人通过控制窑炉的通风口和燃料投放节奏，精确管理这一微观世界的变化，使每一只盏在出炉时呈现出独一无二的银色光泽。
成品筛选与物理特性分析
烧制完成的银兔毫盏需经过严格的筛选，主要依据釉面纹理的清晰度、色泽的纯正度以及器型的完整性进行分级。优质的银兔毫盏，其毫纹应细密、均匀，银白色泽明亮，无明显的黑斑或杂质。在物理特性上，由于经过高温烧结，成品瓷化程度高，敲击时声音清脆，吸水率极低，符合传统细瓷的标准。这种致密的结构不仅提升了器物的耐用性，也使其具有良好的保温性能，适合日常饮茶使用。
在鉴别过程中，需特别注意釉面的稳定性。部分劣质仿品可能通过添加化学着色剂模拟银毫效果，这种釉面在长期使用中可能出现褪色或析出有害物质。天然矿物釉烧制的银兔毫，其纹理具有自然的不规则美感，毫纹边缘柔和，与釉面融合自然，无突兀感。此外，器底通常保留无釉的涩胎，这是为了防止烧制过程中釉料流淌粘连匣钵，也是传统柴窑或电窑烧制的常见特征。通过观察胎骨的颜色和质感，可以进一步判断泥料的纯度及烧制工艺的规范性，确保每一件作品都符合传统工艺的标准要求。
