还原焰下的化学博弈：铁元素与窑炉气氛的共生
建盏独特的视觉魅力，根源深植于胎土中高含量的铁元素与窑炉内复杂气氛的精密耦合。福建建阳水吉镇特有的含铁黏土，其氧化铁含量通常维持在8%至10%之间，这一基础配比决定了釉料在高温熔融状态下具备足够的流动性与析晶能力。当窑温攀升至1300摄氏度以上，胎釉中的铁元素开始发生相变，而此时窑室内的氧气浓度成为决定最终色泽的关键变量。还原焰通过引入碳氢化合物或煤粉，消耗窑内游离氧，使氧化铁（Fe2O3）在高温下转化为氧化亚铁（FeO），这种化学状态的改变直接影响了釉面的呈色基调，使其从原本可能呈现的黄褐色转变为深沉的黑釉基底。
在还原气氛维持的过程中，窑工需要精准控制燃料的投入速度与通风口的大小，以平衡碳氧比例。若还原不足，釉面易发青或泛黄，缺乏深邃感；若还原过度，则可能导致釉面起泡或流釉不均。这种对气氛的微观调控，并非依靠现代仪器实时监测，而是依赖于工匠对火焰颜色、烟气浓度以及窑顶火孔喷火形态的长期经验积累。铁元素在还原环境中形成的亚铁离子，会在冷却过程中逐渐聚集，为后续晶体生长的物理结构奠定基础，这种微观层面的物质转化，构成了建盏“黑如漆”视觉特征的核心物理机制。
晶体生长的微观叙事：油滴与兔毫的形成逻辑

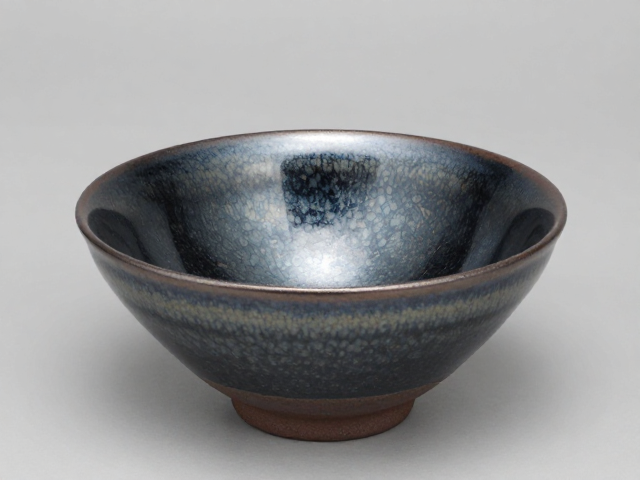

建盏表面的斑纹并非人工绘制，而是铁元素在釉层冷却过程中自然析晶与对流运动的结果。当釉料处于高温熔融态时，铁氧化物以微粒形式悬浮其中。随着温度缓慢下降，过饱和的氧化亚铁开始析出，形成微小的晶体颗粒。在特定的冷却速率和釉层厚度下，这些晶体聚集形成圆形或椭圆形的斑点，即所谓的“油滴”纹理。这一过程受到釉料中二氧化硅与氧化铁比例、以及窑内温度梯度的共同影响，晶体的大小与分布密度直接决定了斑纹的视觉美感。

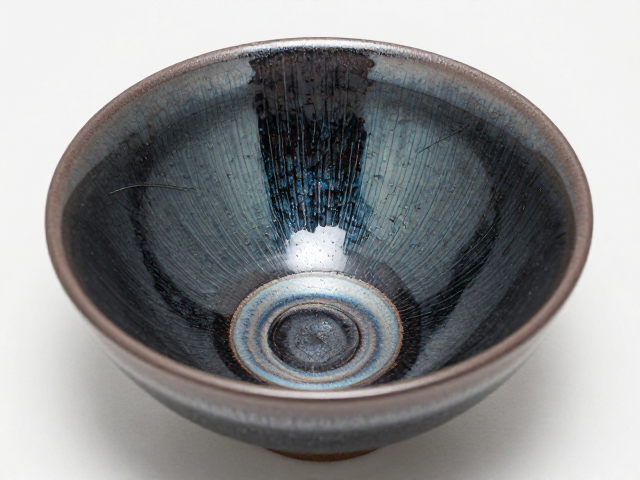

另一种典型纹样“兔毫”，则源于釉料在高温下因重力作用产生的轻微流动与对流。当釉层较薄或黏度适中时，铁晶体倾向于呈条状排列，并随着釉面的流动拉伸成细长的丝状结构。这种丝状结晶在光线折射下呈现出金黄、银白或蓝灰等色泽，其形态的舒展程度与流畅度，取决于窑内升温曲线的平稳性以及釉料配方中助熔剂的比例。工匠通过调整胎土淘洗次数、釉料研磨细度以及装窑方式，间接影响釉层的厚度均匀性，从而在不同批次中复现或偶然创造出独特的晶体形态，这种不可完全复制的自然肌理，正是建盏工艺中最为迷人的变量。
窑火温度的临界点：从熔融到定型的物理过程

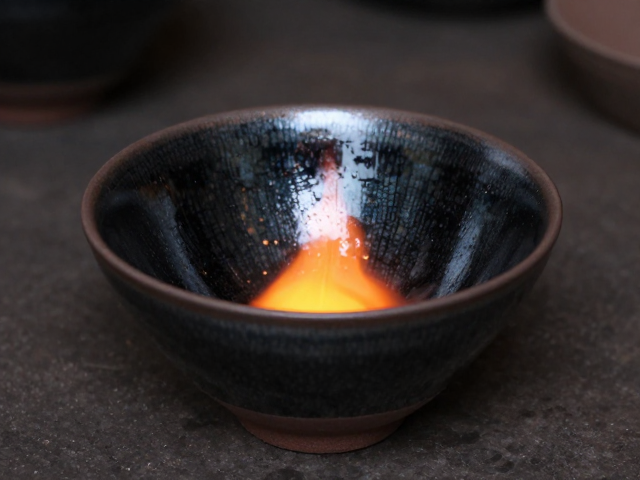

建盏的烧制并非简单的加热过程，而是一场对温度曲线的精密计算。从常温升至1000摄氏度左右，胎体完成脱水与分解，釉料开始初步软化。进入1100至1250摄氏度区间，釉层达到完全熔融状态，此时铁元素活跃，表面张力与重力共同作用，使釉面趋于平整并消除气泡。这一阶段的关键在于温度的稳定性，剧烈的温度波动会导致釉面开裂或釉层剥离。随后，窑温需迅速提升至1300至1350摄氏度的峰值区间，这是铁元素充分还原并发生相变的核心时段，也是决定釉面光泽度与晶体发育程度的最高风险区。
在达到峰值温度后，降温曲线同样至关重要。快速降温有助于锁定高温下的晶体结构，防止晶体过度生长导致纹理模糊；而缓慢降温则可能促进晶体进一步融合，形成大面积的色块。建盏出窑时，胎体已完全烧结，气孔率极低，具备优良的致密性。这一物理状态的确立，使得建盏不仅具有观赏价值，更在使用场景中表现出优异的耐热冲击性能。从熔融态到固态的相变过程中，微观晶格结构的固定，最终赋予了建盏坚硬、耐磨且不易褪色的物质属性，使其能够历经千年窑火而不朽。
