矿物釉料的物质基础与科学配比
宋代建窑黑釉的视觉魅力，源于铁元素在还原气氛下的高温结晶行为。天然矿物釉料的核心在于铁源的选择与纯度控制，不同产地的高岭土与铁矿石中，氧化铁（Fe2O3）的含量差异直接决定了釉面的底色深度。传统工艺中，工匠会选取含铁量在6%至8%之间的红土或褐铁矿，经过反复研磨、淘洗去除杂质，再与当地特有的长石、石英按比例混合。这一过程并非简单的物理堆砌，而是对硅铝骨架与铁离子浓度的精密计算。釉料中的二氧化硅（SiO2）与氧化铝（Al2O3）构成了玻璃相的基础，而氧化铁则是显色与结晶的关键。若铁含量过低，釉面难以形成深邃的黑色背景；若过高，则易导致釉层流淌失控或产生难以控制的杂乱斑点。
除了铁源，助熔剂的搭配决定了釉面的光泽度与流动性。长石提供了钾、钠等碱金属元素，降低了釉料的熔点，使其在高温下能均匀铺展；石英则作为骨架材料，防止釉层在高温下过度熔融塌陷。此外，少量石灰石或草木灰可作为辅助助熔剂，调节釉面的粘度。现代分析显示，典型的建盏釉料配方中，石英占比约30%-40%，长石20%-30%，铁质原料20%-30%，其余为黏土及微量杂质。这种固相与液相在高温下的复杂反应，形成了非晶态玻璃相与微晶相共存的结构。工匠通过调整原料粒径和混合均匀度，控制釉料在窑炉内的熔融过程，为后续兔毫或鹧鸪斑的形成奠定物质基础。

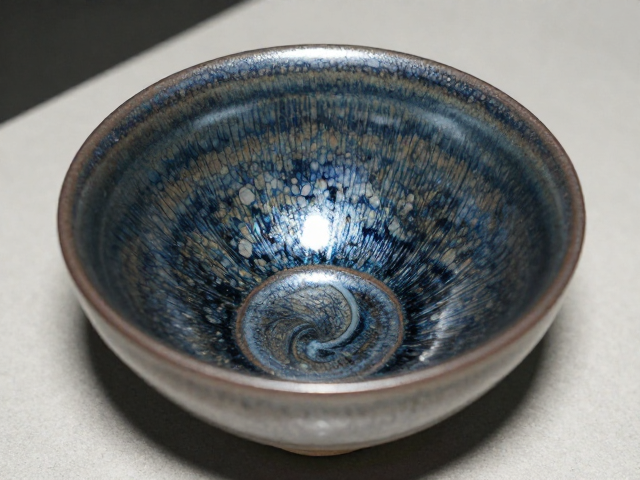

窑炉气氛与温度曲线对结晶的塑造
兔毫纹样的形成，高度依赖于烧成过程中的还原气氛与冷却速率。在氧化气氛下，铁元素主要以三价铁形式存在，釉面多呈黄褐色或灰白色，难以显现黑釉的深邃质感。因此，入窑后需逐步加强还原气氛，使三价铁还原为二价铁，从而呈现黑色底色。当窑温升至1200℃以上时，釉层开始熔融，此时若保持稳定的弱还原气氛，铁离子会在釉面表层聚集。随着温度进一步升高至1300℃-1350℃，釉料中的铁元素开始析出结晶。兔毫的本质，是铁质微晶（主要是磁铁矿或赤铁矿微晶）在釉层表面因表面张力作用形成的有序排列。
冷却阶段的热力学变化决定了纹样的最终形态。在降温过程中，釉料粘度迅速增加，铁晶体的生长受到抑制，形成细长的纤维状或针状结构。若降温过快，晶体来不及生长，釉面可能保持光滑无纹；若降温过慢，晶体过度生长，则可能形成粗大的斑点而非毫纹。工匠通过观察火照判断窑内温度，通常在1300℃左右开始施加还原气氛，并在高温段保持一段时间，使釉面充分熔融。随后，在1200℃至1100℃区间缓慢降温，促进铁晶体的定向排列。这种对温度曲线的精细操控，使得兔毫呈现出金黄、银白或青蓝等不同色泽，其颜色差异源于晶体尺寸、杂质元素（如钛、锰）的掺杂以及光线在微晶结构下的散射与干涉效应。

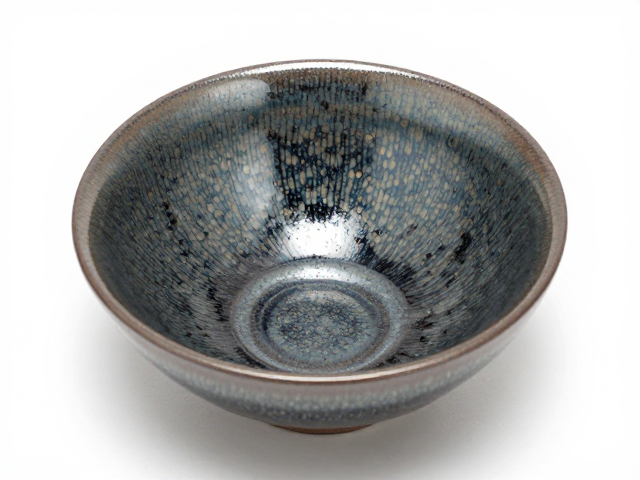

鹧鸪斑的斑点形成机制与调控
鹧鸪斑相较于兔毫，其纹样特征为圆形或椭圆形的斑点，大小不一，分布错落有致。这种纹样的形成机理与兔毫存在显著差异，更多涉及液-液分相或固-液相分离过程。在特定的化学成分范围内，高温熔融的釉层中可能形成富铁相与富硅相的两个液相。当温度降低至相分离临界点时，富铁相以液滴形式析出并悬浮于富硅相中。随着温度进一步降低，这些富铁液滴固化，形成圆形的斑点结构。斑点的大小与分布密度，受釉料中氧化铁含量、碱金属比例以及冷却过程中的对流运动影响。
调控鹧鸪斑的关键在于控制釉料的粘度与表面张力。较高的碱金属含量会降低釉料粘度，促进液滴的流动与合并，形成较大且稀疏的斑点；而较高的硅铝含量则增加粘度，限制液滴运动，有助于形成细小密集的斑点。工匠通过调整釉浆的浓度和施釉厚度，间接影响釉层内部的物质传输。较厚的釉层在熔融过程中内部对流更为剧烈，容易形成大小不一的复杂斑点；薄釉则难以支撑明显的相分离结构。此外，窑内局部的温度波动也会导致釉面不同区域的相分离行为不一致，从而在同一器物上形成丰富的层次感。这种基于物理化学原理的自然生成过程，使得每一只鹧鸪斑盏的斑点形态都具有不可复制的独特性，体现了矿物在高温下自发组织的美学逻辑。

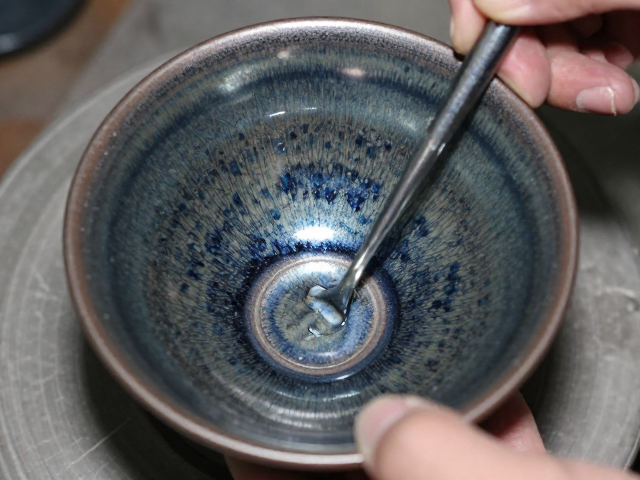

手工施釉与微观结构的从属关系
施釉工艺是连接矿物配方与最终纹样的桥梁，其操作细节直接影响釉层的微观结构。传统的浸釉法要求坯体充分吸干水分，再浸入釉浆中迅速提起，形成均匀的釉层。釉层的厚度需控制在0.5-1.5毫米之间，过厚易导致流釉或胎体变形，过薄则难以形成完整的结晶层。工匠通过控制浸釉次数和提起速度，微调釉层厚度分布。在施釉过程中，釉浆中的颗粒悬浮状态至关重要，需定期搅拌防止沉淀，确保釉层成分均匀。若釉浆过稠，釉层易产生裂纹或堆积；过稀则遮盖力不足，影响底色表现。
釉层表面的平整度与微观缺陷会显著影响光线反射与散射效果，进而影响纹样的视觉呈现。施釉后，坯体表面需保持清洁，避免灰尘颗粒落入釉层形成瑕疵。在干燥过程中，需控制环境湿度，防止釉层因水分蒸发过快而产生龟裂。干燥后的釉层在入窑前需经过仔细检查，剔除有气泡、划痕或厚度不均的坯体。在窑炉中，釉层在高温下经历软化、熔融、流动、固化等过程，其表面形态会受到坯体表面粗糙度的影响。若坯体表面过于光滑，釉层流动阻力小，易形成镜面效果；若坯体具有一定粗糙度，釉层表面可能形成细微的波纹，增强兔毫或鹧鸪斑的立体感。这种从原料处理到施釉成型的每一个环节，都紧密围绕着矿物在高温下的物理化学行为展开，共同塑造出土与火艺术交织的极致美感。
