釉料制备与坯体处理的基础逻辑
青瓷釉色的最终呈现，始于釉浆配制的精密平衡与坯体表面的极致洁净。釉料的研磨细度通常需控制在200-300目之间，过粗会导致釉面出现砂眼或颗粒感，过细则可能影响釉层的流动性与最终质感。在制备过程中，水分含量的控制至关重要，一般建议釉浆比重维持在1.65-1.75 g/cm³之间，这一区间能确保釉层在干燥后具有适宜的厚度，既不会因过薄而露胎，也不会因过厚而在高温下产生流淌失控。
坯体的干燥状态直接决定了釉层与胎体的结合质量。入窑前，坯体必须达到完全干燥的状态，含水率需控制在1%以下。若坯体内部残留水分，在高温烧制过程中水分迅速汽化膨胀，极易导致釉面产生气泡、针孔甚至坯体开裂。此外，坯体表面的粉尘与杂质必须彻底清除，任何细微的颗粒附着都可能成为釉面瑕疵的起源，因此在施釉前，通常使用软毛刷或压缩空气对坯体进行精细清理，确保表面无浮尘、无油污。
阴干环境下的水分梯度控制
施釉后的阴干过程是青瓷制作中极易被忽视却决定成败的关键环节。阴干并非简单的自然风干，而是需要在一个温度相对稳定、湿度适中且空气流通均匀的环境中缓慢进行。理想的阴干环境温度建议保持在20-25℃，相对湿度控制在50%-60%之间。过快的干燥速度会导致釉层表面迅速结皮，而内部水分尚未排出，从而在后续升温过程中因应力不均引发开裂或剥落；过慢则可能导致釉层吸水过多，影响烧成时的釉面流动性。
在阴干过程中，坯体应放置在水平且稳固的支架上，避免阳光直射或强风直吹。为了获得均匀的干燥效果，坯体周围应保持空气的自然对流，但不宜使用风扇等强制通风设备直接吹拂釉面。对于厚胎或复杂造型的器物，阴干时间可能需要延长至数天甚至一周以上，期间需定期观察釉面状态，确保其均匀失水。若发现局部干燥过快，可使用微湿的布轻轻覆盖或调整摆放位置，以平衡整体干燥速率，为后续的高温烧制奠定稳定的物理基础。
高温烧制中的气氛与温度曲线
青瓷釉色的形成依赖于高温下釉料中金属氧化物的化学反应，这一过程对温度曲线和窑内气氛有着极高的要求。以传统龙窑或现代电窑烧制青瓷为例，升温阶段需设置平缓的升温速率，特别是在300-600℃区间，需缓慢排除坯釉中的物理水和结晶水，避免因急剧升温导致坯体炸裂。进入主烧阶段，温度需迅速提升至1250-1300℃之间，这一温度区间是长石、石英和釉料中关键成分熔融形成玻璃相的核心区域。
在最高温保温阶段，窑内气氛的控制直接影响青瓷的呈色。还原气氛是青瓷呈现翠绿或青黄色泽的关键，通过控制燃料燃烧时的氧气含量，使釉料中的铁元素以氧化亚铁（FeO）为主，从而呈现青色。若处于氧化气氛，铁元素多以氧化铁（Fe2O3）形式存在，釉色则会偏向黄褐色或黑色。现代窑炉通常配备精确的温控系统和气氛调节装置，烧制者需根据釉料配方特性，实时调整助燃空气与燃料的比例，确保在1280℃左右达到理想的还原效果，并在保温一段时间后缓慢降温，以稳定釉面结构。

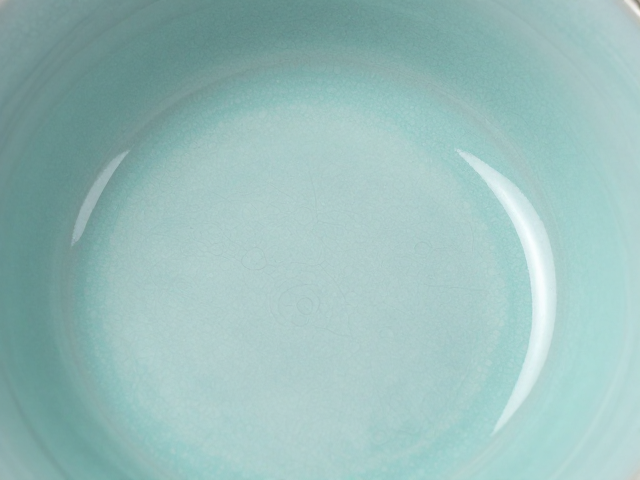

釉面微观结构与视觉呈现
青瓷釉色的美感不仅在于色彩的纯正，更在于其微观结构所赋予的质感与光泽。在高温熔融过程中，釉料中的晶体结构发生变化，形成微晶玻璃相。若冷却速率适当，釉面会形成细腻的微晶结构，使光线在釉层内部发生漫反射，呈现出温润如玉的质感。这种“玉质感”是青瓷区别于其他瓷器的重要特征，其形成与釉料中的二氧化硅、氧化铝的比例以及冷却过程中的应力释放密切相关。
釉面的光泽度与透明度也受烧成制度的影响。完全熔融且无气泡的釉层具有较高的透明度，能清晰展现胎体的色泽与纹理；若釉层中存在微小气泡或未完全熔融的颗粒，则会增加光线的散射，使釉面呈现乳浊感或朦胧美。烧制者需通过调整釉料配方中的助熔剂含量和烧成温度，控制釉层的厚度与流动性，从而获得预期的视觉效果。无论是追求晶莹剔透的“雨过天青”，还是古朴厚重的“铁足铁骨”，均需通过严密的温度控制与气氛调节来实现釉面微观结构的优化。
成品入库与长期保存规范
烧制完成的青瓷器物需经过严格的冷却过程，待窑温降至80℃以下方可开窑。出炉后的器物表面温度较高，内部应力尚未完全释放，需放置在干燥、通风且无剧烈温差变化的环境中自然冷却24-48小时。这一过程有助于消除因快速冷却产生的内应力，防止器物在后续使用或存放中出现隐性裂纹。冷却过程中，需避免触碰釉面，防止高温导致的釉面软化或污染。
在长期收纳阶段，青瓷应存放在干燥、无尘、温湿度相对稳定的环境中。建议环境温度保持在15-25℃，相对湿度控制在40%-60%之间，避免高湿环境导致釉面吸水或胎体受潮。存放时，器物应单独放置，避免与其他硬物直接接触，防止磕碰损伤釉面。若需堆叠存放，务必在器物之间垫上软质材料如无酸纸或绒布，以缓冲压力。此外，避免将青瓷置于阳光直射或强光长时间照射处，以防釉面颜色因紫外线照射发生缓慢变化，确保其色泽与质感得以长久保持。
