宋代斗茶风尚与建盏的器物契合
北宋时期，福建建安地区盛行一种以点茶技艺为核心的社交活动，这种风尚对茶盏的器型与材质提出了极为苛刻的要求。点茶时需将茶末置于盏中，注入沸水，再用茶筅快速击拂，使茶汤表面泛起细腻持久的白色泡沫，即“汤花”。由于当时推崇白茶，茶色与盏色形成强烈对比，深色釉面的茶盏能最大程度凸显汤花的形态与色泽，因此建窑出产的黑釉盏成为首选。这种器物选择并非偶然，而是宋代审美趣味与饮茶方式共同作用的结果，建盏深邃的色泽与温润的质感，恰好承载了当时文人雅士对“清、雅、静”生活境界的追求。
建盏之所以能脱颖而出，其核心在于釉料中极高的铁含量。建溪流域富含铁质的红土矿料，经过粉碎、研磨、过筛后制成釉浆，施于胎体之上，在高温窑炉中发生复杂的物理化学变化。铁元素在还原气氛下析出，形成黑色的基底，而釉层中气泡与结晶的相互作用，则造就了千变万化的纹理。这种天然矿物釉料的调配，完全依赖工匠对本地矿产特性的经验把握，不同矿坑取土的铁含量差异，直接决定了釉面的发色深浅与结晶形态，使得每一批次的建盏在基础色调上存在着天然的细微差别。
矿物釉料配比对结晶形态的决定性作用

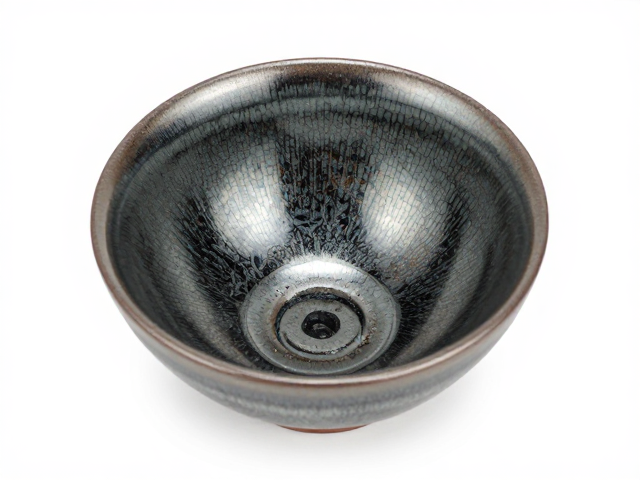

建盏釉料的配方逻辑建立在铁元素浓度与助熔剂比例的精妙平衡之上。通常情况下，釉料中铁氧化物含量在3%至7%之间，这一区间足以在冷却过程中形成肉眼可见的铁结晶。工匠通过控制釉浆的浓度与施釉厚度，调节釉层在高温下的流动性。较厚的釉层在高温下会发生流釉，形成自然的垂泪状痕迹，而较薄的区域则能保持釉面的平整与均匀。铁含量的细微波动会导致结晶大小和分布密度的显著差异，高铁区域容易形成大而稀疏的结晶斑，低铁区域则呈现细密均匀的黑度，这种微观层面的调控，构成了建盏纹理多样性的物质基础。
除了铁含量，釉料中二氧化硅与氧化铝的比例影响着釉面的光泽度与结晶的稳定性。适量的氧化铝能增加釉浆粘度，防止高温下釉面过度流淌，从而保留更多的结晶形态；而二氧化硅作为玻璃相的主要成分，决定了釉面的透明度和硬度。在烧制过程中，釉料中的微量杂质如钛、锰等元素，也会参与显色反应，使得黑色基底中隐约透出酱黄或青灰的光泽。这种复杂的矿物组合，使得建盏表面并非简单的黑色平面，而是具有丰富层次感的半透明玻璃质层，光线在釉层内部的折射与散射，赋予了器物深邃静谧的视觉质感。
窑位差异与热场分布对纹理的塑造

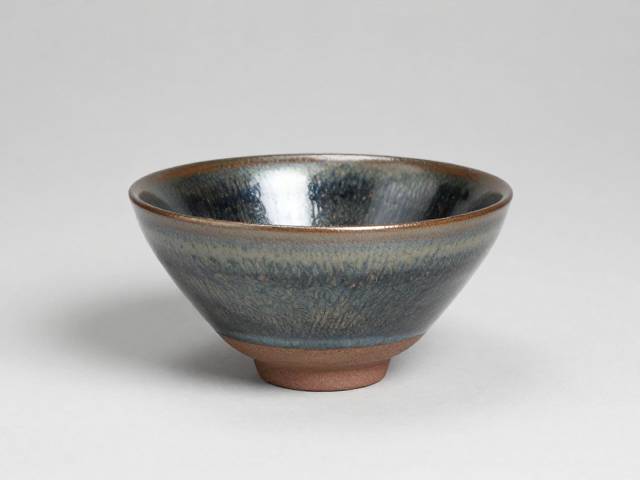

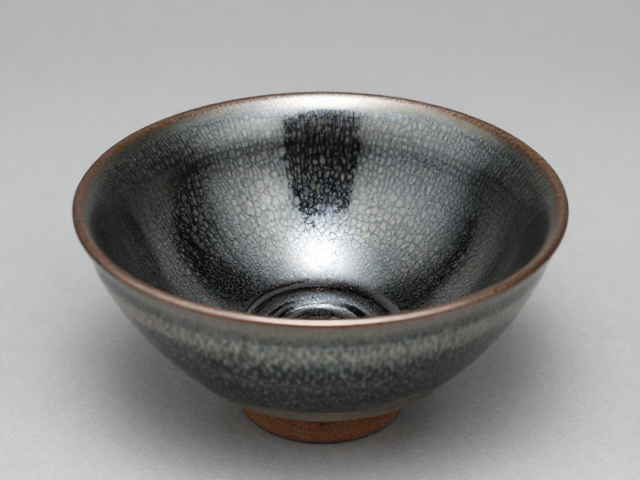

建盏在龙窑或馒头窑中的放置位置，直接决定了其受热温度与气氛环境的差异，进而深刻影响最终纹理的表现。窑内不同位置存在着显著的温度梯度，窑心部位温度最高且气氛相对稳定，而窑口与窑尾则因通风和燃料燃烧状态不同，温度较低且气氛波动较大。位于高温区的建盏，釉料熔融充分，流动性强，容易形成大而开阔的结晶斑纹，如典型的“兔毫”或“油滴”形态，这些纹理线条流畅，边界清晰。相反，处于低温区的建盏，釉料熔融不完全，结晶生长受限，往往呈现出细密短促的斑点或模糊的晕染效果，整体色调偏深，质感更为厚重。
除了温度，窑内气氛的还原程度也是塑造纹理的关键变量。建盏的黑釉需要在强还原气氛下烧制，使釉中的三价铁还原为二价铁，从而呈现黑色。窑位不同，氧气供应情况各异，还原气氛的强弱直接影响结晶的析出过程。在还原气氛充足的位置，铁元素更容易以氧化亚铁形式存在，釉面黑度极高，结晶鲜明；而在氧化气氛较强或还原不足的窑位，釉面可能泛黄或泛青，结晶形态松散，甚至出现釉面开裂或剥落。工匠在装窑时，需根据经验判断窑内各部位的热工状态，将不同釉料的茶盏放置在相应的位置，以追求特定的纹理效果，这种对窑位的精准把控，体现了古代制瓷工艺中人与自然力量的协同。
自然窑变与人工调控的辩证统一

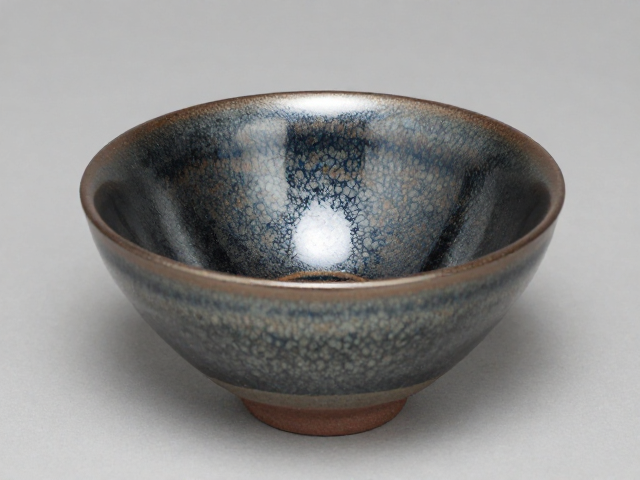

建盏纹理的形成，本质上是天然矿物釉料在极端热工环境下不可完全预测的自然窑变过程。尽管工匠可以通过调整釉料配方和装窑位置进行一定程度的引导，但窑内温度的瞬时波动、燃料燃烧的细微差异以及釉层厚度的微小不均，都会导致最终成品纹理的独特性。这种不可复制性，使得建盏摆脱了标准化工业产品的单调，每一只茶盏都蕴含着独特的自然印记。兔毫纹的流线、油滴纹的圆点、曜变纹的晕彩，皆是高温下物质分子运动与相变规律的外在表现，它们没有经过刻意雕琢，却因自然之力而显得浑然天成。
人工的调控并非旨在完全掌控自然，而是在理解自然规律基础上的顺势而为。工匠通过长期的实践，掌握了不同矿料在不同窑位下表现纹理的规律，从而在有限的自由度内，创造出符合审美需求的器物。这种工艺逻辑强调对材料特性的尊重和对烧制环境的敏锐感知，而非追求绝对的一致与完美。建盏纹理的魅力，正在于这种人工智慧与自然力量的交织，它既有着严密的物质基础与工艺逻辑，又保留了自然窑变的随机与灵动。这种在可控与不可控之间寻找平衡的过程，构成了宋代建窑工艺的核心精神，也为后世留下了极具研究价值的实物样本。
